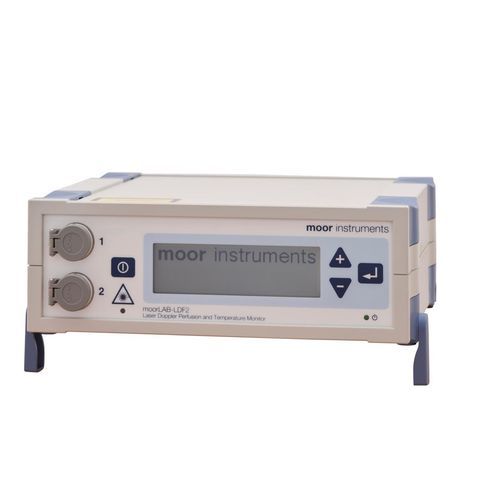

レーザードップラー患者モニター MOORLAB-LDF

卓上TEMP血流用

概要
moorLAB-LDFは、研究室向けのレーザードップラー血流および組織温度モニターです。デジタル信号処理（DSP）を用いて再現性の高いフラックスおよび濃度測定を行い、単一／二重チャネル構成に対応して柔軟な実験設定を実現します。

主な利点

• 単一または二重チャネルの選択運用により、目的に応じた測定が可能
• コンパクトなスタッキングでマルチチャネル拡張、USB接続に対応
• 高コントラストLCDにより現場でのデータ確認が容易
• moorLAB-PCソフトウェアとの連携による取得、保存、解析が可能

用途
微小循環の血流（フラックス／濃度）および組織温度を同時計測する研究・教育用途向け。人体の臨床診断や治療目的の医療機器としては意図されていません。

処理と性能
フラックスおよび濃度信号の高度な処理を行い、ソフトウェアで選択可能なローパスフィルタ設定を備えます。帯域幅は20 Hz〜22 kHz、全パラメータのサンプリングレートは40 Hz。連続動作モードで、外部記録用のアナログBNC出力を備えます。

プローブと適用例

• 皮膚用プローブ：ツインまたはマルチファイバーデザイン。マルチファイバーは広い組織領域の平均信号を取得。保持具や接着ディスクで固定。ドップラーと温度を組み合わせたプローブもあり。
• ニードルプローブ：表面・組織内・単一血管測定に対応。アクセスが制限される組織やマイクロ操作に適合。深部挿入用の細いニードル（VP4、VP4s）も使用可能。
• 低プロファイルプローブ：アクセスが困難な部位やドレッシング下での圧迫を最小化する用途に使用（例：チタンディスクプローブ、ほぼ平坦なシリコンプローブ）。
• シングルファイバーシステム：マスタープローブとシングルファイバーチップにより低侵襲の動物実験に適する。チップは切断や交換が可能。
• 代表的なプローブ型番：LP1、LP1/7、LP1T、LP2、LP7A、LP12、LP14-CBF、LP4s、LP10M100ST等。

洗浄と保守
本体：イソプロパノールまたはイソプロパノール/水混合液を含ませた布で拭く。プローブ・コネクタ：イソプロパノールまたはイソプロパノール/水で拭く。プローブヘッドとスリーブ（コネクタ除く）：流水で洗浄、ぬるま湯と中性または酵素系洗剤で清掃、またはCidex OPAに最大5分浸漬（その後すすぐ）；浸漬は最大5サイクル。プローブは滅菌に適しません。

代表的な用途と参考

• 血管研究および微小循環研究
• 前臨床モデル（例：脳血流 / MCAOモデル）
• 皮膚灌流、フラップモニタリング、糖尿病・炎症研究
• 筋肉・運動生理学および前臨床研究

注意事項
仕様は予告なく更新される場合があります。プローブ選択および測定パラメータは実験プロトコルと被験組織に合わせて決定してください。

技術仕様

• アナログ出力：0–5 V、BNCコネクタ、LDF1：2出力、LDF2：4出力
• 寸法（W×H×D）：235 × 80 × 200 mm
• 重量：1.5 kg
• 電気的安全分類：クラスI
• EMC：EN 61326-1 準拠（実験室環境）
• フラックス/濃度処理：帯域 20 Hz–22 kHz（±0.3 dB）；ローパスフィルタ選択（スタンドアロン 15 kHz；PCオプション 3/15/22 kHz）
• レーザークラス：クラス1（IEC 60825-1:2014）
• レーザー仕様：半導体レーザーダイオード 785 nm ±10 nm；チャンネル当たり最大出力 ≤1.3 mW；ビーム発散 約26°
• 測定パラメータ：フラックス 0–1000 PU（±10%）；DC 0–1000 AU（±10%）；濃度 0–1000 AU（±10%）；温度 5–50 °C（±0.5 °C）
• サンプリングレート：40 Hz（すべてのパラメータ）
• 動作モード：連続
• 測定チャネル：moorLAB-LDF1：1×フラックス、1×DC/温度（選択可）；moorLAB-LDF2：2×フラックス、2×DC/温度（選択可）
• 使用環境：屋内実験室、15–30 °C、75–106 kPa、湿度 0–75% 結露無、最大高度 2000 m
• 電源：AC 100–230 V、50–60 Hz、20 VA
• 保管・輸送：5–45 °C、75–106 kPa、0–75% RH 結露無
