灰吹オーブン N 4/13 CUP

加熱多目的マッフル

概要
灰吹は、金や銀などの貴金属を卑金属を含む合金から分離する製錬プロセスです。本工程では断熱材や発熱体を劣化させる腐食性ガスが発生します。N ../13 CUP 系列の灰吹炉およびピット型 S 73/HS は、これらの厳しいプロセス条件に対応するために設計されており、セラミック製マッフルと専用の給気・排気システムを組み合わせています。

設計と機能
炉室はセラミックマッフルで構成され、発熱体と断熱材を腐食性蒸気から保護します。専用の給気・排気システムにより、排ガスをマッフル後部のセラミック管を経由して炉天井および扉上部の統合排気フードへ導きます。この排気フードは現地の排気設備との接続インターフェースとなります。設計はメンテナンス性を考慮しており、マッフルや発熱体などの消耗部品は容易に交換可能です。モデルは炉室高や加熱方式が異なり、灰吹およびるつぼ溶解の要件に対応します。

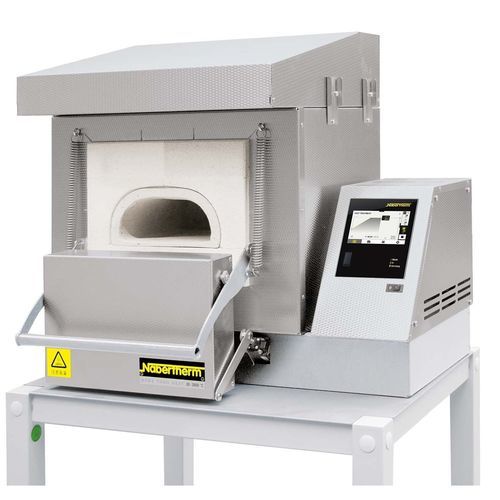

標準装備 — 灰吹炉 N 4/13 CUP

• 卓上型のコンパクト設計
• 外装はステンレス製二重壁（意匠板）で、外殻温度を低く保つための追加ファン冷却付
• EC 規則 No.1272/2008 (CLP) に従って分類されない断熱材のみを使用
• 発熱体と断熱材を保護するセラミックマッフル
• 炉室は床および側面の3面加熱（支持管上の発熱体）
• 炉天井および扉上部に統合された排気フード付きの排気システム（現地排気設備へ接続）
• 手動リフトドア
• 取扱説明書の範囲内での定められた用途
• NTLog Basic（Nabertherm コントローラー用）：USB スティックへのプロセスデータ記録

標準装備 — 灰吹炉 N 10/13 CUP・N 30/13 CUP

• 発熱体と断熱材を保護するセラミックマッフル
• 外装はステンレス製二重壁（意匠板）で、追加ファン冷却付
• EC 規則 No.1272/2008 (CLP) に従って分類されない断熱材のみを使用
• 炉室は支持管上の発熱体による4面加熱
• 発熱体はユニット構造で容易に交換可能
• 炉室換気により発熱体を追加保護
• 制御用熱電対をマッフル内に直接配置し精密な温度制御
• マッフル閉鎖用のブロック（ハンドル付、N 10/13 CUP）
• 電気機械式リフトドア（N 30/13 CUP）
• マッフル前の作業台/トレイ
• セラミックマッフル用の特殊給気・排気システム：マッフル後部のセラミック管経由で排ガスを排出。換気率は調整可能
• 炉天井および扉上部に統合された排気フードを持つ排気システム
• 炉および炉内物を保護するための設定可能な遮断温度を持つ過昇温リミッタ
• 取扱説明書の範囲内での定められた用途
• NTLog Basic（Nabertherm コントローラー用）：USB スティックへのプロセスデータ記録

標準装備 — ピット型炉 S 73/HS

• るつぼ溶解用のコンパクトなピット型炉
• 外装はステンレス製二重壁（意匠板）で、外殻温度を低く保つための追加ファン冷却付
• EC 規則 No.1272/2008 (CLP) に従って分類されない断熱材のみを使用
• 分割蓋（手動で旋回開放）
• 4面加熱
• 発熱体と床はシリコンカーバイド板で摩耗・腐食から保護
• 炉室換気により発熱体を追加保護
• 絶縁管を備えた排気ボックス（後方へ配管）および現地の抽気設備接続用の取付口
• 取扱説明書の範囲内での定められた用途
• NTLog Basic（Nabertherm コントローラー用）：USB スティックへのプロセスデータ記録

追加装備
N 4/13 CUP 用

• 炉および炉内物を保護するための調整可能な遮断温度を持つ過昇温リミッタ

N 10/13 CUP、N 30/13 CUP 用

• N 10/13 CUP 向け電気機械式リフトドア（オプション）
• 熱保護用の旋回式点検窓
• オン/オフ時間をプログラムするタイマー（温度プリセット）
• キャスター付きベースフレーム

S 73/HS 用

• 手動式ロール蓋
• 空圧式ロール蓋（オプション）
• 調整可能な遮断温度を持つ過昇温リミッタ
• オン/オフ時間をプログラムするタイマー（温度プリセット）

技術仕様（抜粋）
型式 | 最高温度 (°C) | 炉内寸法 幅×奥行×高さ (mm) | 容量 (L) | 外形寸法 幅×奥行×高さ (mm) | 電力 (kW) | 電源 | 重量 (kg)
N 4/13 CUP | 1280 | 185 × 250 × 80 | 3.7 | 600 × 770 × 750 | 3 | 単相 | 100
N 10/13 CUP | 1300 | 250 × 540 × 95 | 8.0 | 900 × 1200 × 1850 | 15 | 三相 | 380
N 30/13 CUP | 1300 | 250 × 500 × 200 | 25.0 | 1000 × 1200 × 2250 | 15 | 三相 | 430
S 73/HS | 1300 | 530 × 380 × 360 | 73.0 | 1050 × 1530 × 900 | 26 | 三相 | 890

主要特徴 / 技術概要

• 最高使用温度は最大 1300 °C（N 10/13 CUP、N 30/13 CUP、S 73/HS）；N 4/13 CUP は 1280 °C
• セラミックマッフルにより発熱体と断熱材を腐食性ガスから保護
• 3 面または 4 面加熱（機種により）
• 発熱体保護のための炉室換気オプション
• マッフル用の集約給気・排気系（排気フード統合、セラミック排気管、換気率調整）
• 過昇温リミッタ（オプション）
• 交換可能な発熱体（ユニット構造）
• 機種に応じた手動/電機機械式/ロール式扉オプション
• NTLog Basic によるプロセスデータ記録（USB）
• 断熱材は CLP 未分類材料のみを採用
• S 73/HS 向けのシリコンカーバイド板による保護
