EEGモジュール VitalTrack EEG

データ取り込み用データ処理用遠隔監視

製品概要
VitalTrack EEGは、リアルタイム記録と可視化を目的とした8チャネルのEEG取得・モニタリングソリューションです。各チャネルの生データ波形、バンド別（Delta、Theta、Alpha、Beta、Gamma）パワー計算を生データと並行して表示し、頭皮トポグラフィやセッションのエクスポートを提供します。発売予定は2026年です。

確認済みの主な機能

• 同時8チャネルのEEG取得とライブ表示。
• 生データと並列してバンド別パワー（Delta–Gamma）を算出。
• セッションCSVのエクスポート（セッションCSV形式確認済）および頭皮トポグラフィの高解像度PNG出力。

ハードウェア / 基板表示

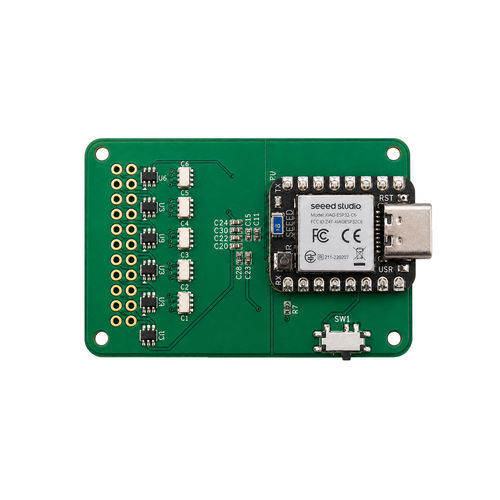

製品にはVitalTrack EEG開発基板が含まれ、前面と基板レイアウトが示されます。基板はデバイス接続、チャネル割当て、ライブ計測のためにVitalTrackアプリと統合することを想定しています。

計測設定

• アプリで近傍のVitalTrack EEGデバイスを検出して接続し、接続状況、報告チャネル数、受信データを確認します。
• 国際10–20配置（Fp1、Fp2、C3、C4、P3、P4、O1、O2）に従って8チャネルを電極位置にマッピングします。
• チャネルマップを確認後、ライブ計測を開始します。

合成/デモデータおよび保存出力

• デバイス接続なしで合成/デモデータを使用して頭皮分布、チャネル別周波数PSDヒートマップ、出版対応PNGをプレビューできます。
• 分布ビューに対しDelta、Theta、Alpha、Beta、Gamma各バンドを選択可能。
• 安定した自動カラースケールを適用し、電極ラベルの表示/非表示を切替可能。
• 解析条件を記載したJSONメタデータを付随した2400×2400 PNGを保存できます。

ライブモニタリング

• 受信率、経過時間、データ状態の指標と共に8波形をリアルタイムで監視。
• 計測環境に合わせて時間窓、波形振幅スケール、表示チャネル、フィルタを調整。

EEG解析機能
アプリは生EEGとバンド別パワー（Delta–Gamma）を同時表示します。生データは外部で再解析できるよう保持されます。機能にはチャネル間のバンドパワー比較、頭皮トポグラフィ、チャネル別周波数のPSDヒートマップが含まれます。

EEGバンド（範囲と注記）

• Delta — 0.5–4 Hz：深い睡眠時に優勢。
• Theta — 4–8 Hz：眠気や記憶課題で増加。
• Alpha — 8–13 Hz：目を閉じた安静時に顕著。
• Beta — 13–30 Hz：集中した覚醒時に増加。
• Gamma — 30–45 Hz：複数領域が同時に活動する際に出現。

データ出力とファイル内容

• 生信号：チャネルごとに1列（計8列）、フィルタ前の値をµVで記録。
• バンド強度：アプリ内で相対％または絶対値として表示（検証済みセッションCSVにはバンドパワー列は含まれません）。
• セッションCSV：UTC時刻、経過時間、デバイスサンプルインデックス、8チャネルの生データµV値、イベントマーカー列を記録し、Excel、Python、MATLABで利用可能。
• 保存出力：高解像度PNG（2400×2400）および解析条件を記載したJSONメタデータをユーザーのDocumentsフォルダに保存（ドキュメントにWindows環境の例パスを記載）。

提供時期
2026年発売予定。チャネル、バンドパワー、CSVエクスポートは確認済み。サンプリング周波数やバッテリ寿命などの追加ハードウェア仕様は未定で、確定次第公表されます。

技術仕様

• モデル名：VitalTrack EEG
• チャネル：同時8チャネルEEG
• バンド解析：Delta、Theta、Alpha、Beta、Gamma（バンド強度）
• アプリ例で示されるPSD周波数範囲：0.5–45 Hz
• エクスポート形式：セッションCSV；PNG（2400×2400）＋JSONメタデータ
• セッションCSVの内容：UTC時刻、経過時間、サンプルインデックス、8チャネルの生データµV値、イベントマーカー列
• デモデータ：合成/デモはプレビュー・エクスポート可能（人間の記録ではない；臨床用途ではない）
• アプリ機能：デバイス検出と接続、チャネル→電極マッピング（10–20）、ライブ波形モニター、チャネル別バンドパワー、頭皮トポグラフィ、PSDヒートマップ、時間/振幅/窓の調整および表示フィルタ
• リリース状況：2026年予定；一部ハードウェア仕様は未定
