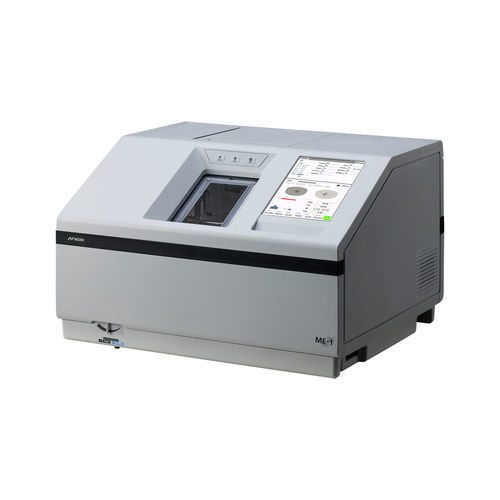

光学レンズエッジャー光学レンズ研磨機 ME-1

光学レンズ ドリル三次元自動

特長

• 最大11 mmの段差ベベル
• スポーツおよび特殊フレーム向けの高曲率・カスタムベベル
• ブロッカーで作成した形状に基づくデザイン切削
• 0–30°の傾斜を持つ自動3Dドリリング
• 同期動作による最適化された加工シーケンス

最大11 mmの段差ベベル
段差ベベルは、サングラスやスポーツフレームへの度付きレンズの確実な装着を容易にします。部分的な段差ベベルは特定領域での精密な材料除去を可能にし、複雑なフレーム形状にも対応します。ME-1はø90 mmまでのレンズと最大11 mmの段差高さに対応し、ラボの高度なベベル要件を満たします。

スポーツおよび特殊フレーム向けの高曲率・カスタムベベル
NIDEKの前後独立研削機能は、高ベースカーブのベベルを正確に生成します。ベベルの位置と高さは手動で調整可能です。前後のベベル高さや頂点幅を調整できる台形ベベルにより、曲面やスポーツデザインのフィットと外観が改善されます。

デザイン切削で創造性を解放
ME-1はブロッカーで定義した形状に基づきレンズを加工し、フック型などの特殊なレンズプロファイルに対応します。部分的な段差ベベルと組み合わせることで、特殊フレームの生産でも再現性を維持します。

自動3Dドリリング
ドリルユニットはスロット、ノッチ、皿穴、ジュエルホールなどを高精度で処理します。0–30°の傾斜範囲により、リムレスやセミリムの角度付きドリル加工に対応し、精密な組立要求を満たします。

最適化された加工シーケンス
同期動作と最適化されたフローによりサイクル時間を短縮し、混合生産のスループットを向上させます。

長期運用に耐える耐久性
強化された構造設計によりユニット全体の剛性が向上し、安定した精密な加工と長寿命を実現します。高稼働の光学ラボに必要な信頼性を提供します。

技術仕様

• 対応レンズ直径：最大ø90 mm
• 最大段差ベベル高さ：最大11 mm
• 均一な段幅を保持する可変段角制御
• 高ベースカーブのための前後独立研削機能
• ベベル位置・高さの手動制御
• 前後高さ・頂点幅調整可能な台形ベベル
• 自動3Dドリリング：スロット、ノッチ、皿穴、ジュエルホール対応
• ドリルユニット傾斜範囲：0–30°
• ブロッカー作成形状に基づくデザイン切削処理；フック型レンズデザイン対応
• 効率向上のための同期動作による最適化された加工シーケンス
• 耐久性と安定した精密加工のための強化構造剛性
