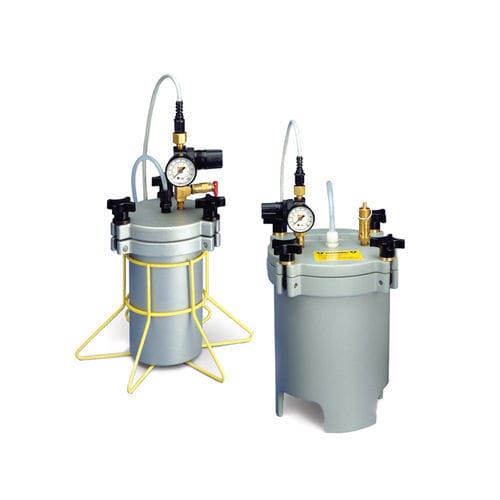

マイクロ流体リザーバー 615 Series

概要
Nordson EFD のアナログゲージ液体リザーバーは、液圧を安定化させ、正確で再現性のあるディスペンスを実現します。汚染や蒸発を抑え、蒸気の封じ込めにより工程の安定化に寄与します。

利用可能なオプション

• レギュレーター選択：低粘度流体用 0–15 psi (0–1 bar)、高粘度流体用 0–100 psi (0–7 bar)。
• 工場空気を使用する場合は、汚染防止のため 5 ミクロンのフィルター/レギュレーターを推奨。
• 各タンクにはエアレギュレーターとゲージ、シャットオフバルブ付きエアホース、ライナー、液体供給チューブが同梱されます。

シリーズ詳細

• 615シリーズ：1.0 L（0.3 ガロン）— 1 ポンド/1 L ボトル対応。注いで使用する流体（低粘度）に推奨。
• 626シリーズ：5.0 L（1 ガロン）— ライナーに注いで使用する、または容器をリザーバー内に入れて直接分配可能。

部品番号
部品 # | 説明 | 仕様
7010004 | 615DTH | 1.0 L タンク、100 psi (7.0 bar) レギュレーター。
7020121 | 615DTL | 1.0 L タンク、15 psi (1.0 bar) レギュレーター。
7020186 | 626DTH | 5.0 L タンク、100 psi (7.0 bar) レギュレーター。
7020189 | 626DTL | 5.0 L タンク、15 psi (1.0 bar) レギュレーター。
7362776 | 5L タンク | 5.0 L タンク、7.0 bar (100 psi) レギュレーターおよび静電容量式レベルセンサー付き。

注意事項

• リザーバーは工場空気で加圧するため、空気供給の汚染を防ぐために 5 ミクロンのフィルター/レギュレーターの使用を推奨します。
• レギュレーターは流体の粘度と分配要件に応じて選択してください。

仕様 / 特性

• レギュレーター範囲：0–15 psi (0–1 bar) および 0–100 psi (0–7 bar).
• 容量：1.0 L（615シリーズ）および 5.0 L（626シリーズ）。
• 付属品：エアレギュレーターとゲージ、シャットオフ付きエアホース、ライナー、液体供給チューブ。
• 推奨フィルター：空気側に 5 ミクロン フィルター/レギュレーター。
• 615シリーズは注ぎ込み可能な低粘度流体向け、626シリーズはライナー使用または容器を入れての直接分配向け。
• オプション：5L モデルに静電容量式レベルセンサー搭載（部品 7362776）。
