拡張カテーテル

血管バルーン薬物溶出性

概要
Nordson MEDICALは、押出、金型設計、製造、試験を社内で統合して医療用バルーンを設計、開発、製造しています。プロトタイプから量産への迅速な移行と大容量生産に対応します。

主要特性

• 複雑形状：マルチルーメン、曲げ、オフセット、段差設計
• 壁厚構造：超薄肉から厚肉まで、非コンプライアントから高コンプライアントまで
• 材料オプション：PET、ナイロン、ポリウレタン、その他熱可塑性エラストマー
• コーティング：親水性/疎水性、抗血栓、耐摩耗、薬物放出、導電性、反射性など

適用分野

• 拡張（Dilatation）：管腔の拡張用高圧バルーン（冠動脈、食道、尿管、弁領域など）
• ステント留置：ステント展開およびポスト拡張用の低コンプライアンス高圧バルーン
• 位置決め：複雑な解剖におけるデバイスの精密配置用のオフセット/非対称、ドッグボーン形状
• 閉塞（Occlusion）：体腔充填や一時的閉塞用の低圧エラストマーバルーン
• 血管内グラフト搬送：グラフトを血管壁に展開・固定するためのバルーン
• エネルギー・光伝達：熱・光療法向けの超薄肉および光学的に透明なバルーン
• 薬物送達：局所薬物送達のための二重バルーンやシール形状

種類と仕様
非コンプライアント拡張バルーン

• 特性：超高強度、薄肉
• 材料：PET
• コンプライアンス：約0%–10%
• 光透過性：Nd:YAGを含む広帯域での光透過
• サイズ：直径 Ø0.5 mm–80 mm、長さ 最大15"（設計条件内でほぼ任意）
• 破裂圧：約15 psi–400 psi（1 atm–27 atm）
• コーティング：対応可

セミコンプライアント拡張バルーン

• 特性：高強度、薄肉
• 材料：PET、ナイロン、ポリウレタン、その他TPE
• コンプライアンス：約10%–20%
• サイズ：直径 Ø0.5 mm–50 mm、長さ 最大15"
• 破裂圧：約15 psi–375 psi（1 atm–25.5 atm）
• コーティング：対応可

コンプライアントバルーン

• 特性：低圧、薄肉〜厚肉、容量応答設計可
• 材料：ポリウレタン、ナイロン系エラストマー、その他TPE
• コンプライアンス：約20%–200%+
• サイズ：直径 Ø0.5 mm–80 mm、長さ 最大15"
• 破裂圧：約0 psi–30 psi（0 atm–2 atm）
• コーティング：対応可

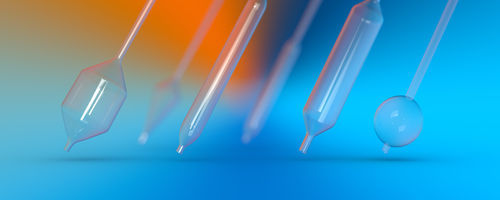

バルーン形状

• 標準、円錐、角型、球状、楕円
• 長い円錐/角型、長い球状、テーパー、ドッグボーン、段差、オフセット
• カスタム形状対応

標準の端部およびネック

• 鋭角コニカル、半径コニカル
• 角型端、球状端
• オフセットネック、カスタム端部・ネック対応

コーティング
摩擦特性、耐久性、生体適合性、機能性を変更する表面処理：親水性/疎水性滑沢コーティング、耐摩耗・耐刺傷層、タッキー/高摩擦仕上げ、導電性・抗血栓性コーティング、薬物放出コーティング、反射コーティングなど。

技術仕様

• 材料：PET、ナイロン、ポリウレタン、その他熱可塑性エラストマー
• 直径範囲：0.5 mm〜80 mm
• 実用上の最大長さ：最大15"（設計依存）
• コンプライアンス分類：非コンプライアント（約0%–10%）、セミコンプライアント（約10%–20%）、コンプライアント（約20%–200%+）
• 破裂圧範囲：ほぼ0 psiから約400 psi（0 atm–27 atm）まで、タイプにより異なる
• コーティングオプション：親水性/疎水性、耐摩耗/耐刺傷、抗血栓、薬物放出、導電性、反射性
• 設計オプション：マルチルーメン、曲げ、ドッグボーン、オフセット、段差、テーパー、カスタム形状
• 製造：社内での完全統合（押出、金型、製造、試験）
• 生産能力：大量生産（年産100万個以上）；プロトタイプから量産への迅速対応
• 通常のリードタイム：カスタム設計は迅速に生産可能；一部構成は設計と検証条件により最短2週間で対応可能
