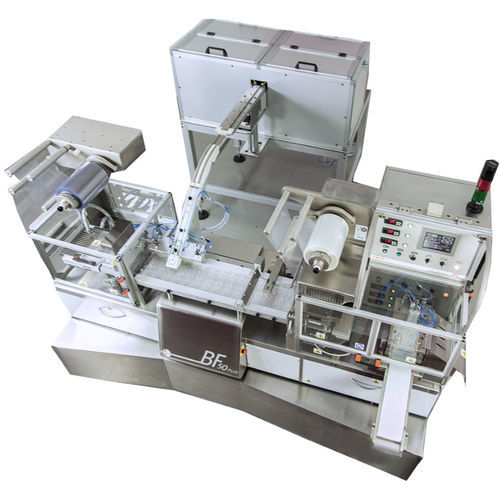

自動熱成形 BF 50 HT

手動式圧力薬品包装用

製品概要
BF 50 HT は交互ピッチ方式の自動熱成形機で、シリンジ、バイアル、ボトル、アンプルなどの医療品の容器・ブリスターの成形や、カプセル、錠剤、キャンディなどの医薬品・栄養補助食品の液体・固形品のブリスター包装に対応します。丸角ブリスター容器の最大寸法（高さ）：180x100x27 mm。ポケットは成形前にパンチシステムで予備成形されます。電気・電子制御は Siemens PLC（CFR21 準拠）、ピッチはブラッシュレスモーターで制御されます。主な用途：バイアル、アンプル、プレフィルドシリンジの包装（手動または自動投入対応）。

主な特長

• 交互ピッチ方式の自動熱成形機
• コンパクトな設置面積
• 1ストロークあたり1〜3ブリスター、最大17ストローク/分（ピッチにより変動）
• 最大ブリスター/コンテナ寸法：180x100x27 mm（高さ）
• ALU-ALU およびプラスチックブリスターの生産に対応可能
• ALU-ALU 用ピンホール検出システム
• 最大成形コイル幅：205 mm
• 最大被覆材幅：204 mm
• 特殊・深型ポケット用のパンチ式予備成形ユニット取り付け準備済み
• アンプル、バイアル、ボトル、シリンジの手動投入（自動投入オプションあり）
• アルミリールの印刷読み取りと自動センタリングのオプション
• 手動投入用 AISI 316L ステンレストレイ
• ブラッシュレスモーター駆動の交互ピッチシステム
• 錠剤・カプセル等の固形品自動投入用専用トラック
• 投入エリア幅：820 mm
• AISI 304 ステンレス製フレーム、旋回ホイール装備
• 製品有無検出用ビジョンシステム
• 不適合ブリスターをライン末端で排出する機構
• 欠品検出用の「機械停止」ポケットシステム準備済み

生産能力

• 最大17 bpm（ピッチにより変動）
• 1ブリスター/ストローク：約1,020 ブリスター/時（180×100 mm 形式またはそれ以下）
• 2ブリスター/ストローク：約2,040 ブリスター/時（85×100 mm 形式またはそれ以下）
• 3ブリスター/ストローク：約3,060 ブリスター/時（50×100 mm 形式またはそれ以下）
• 最大ポケット高さ：PVC ブリスター 27 mm
• 最大ポケット高さ：ALU-ALU ブリスター 10.5 mm

仕様 / 技術仕様

• 機械寸法：2,900 mm x 2,380 mm x 1,620 mm（高さ）— 750 kg
• 圧縮空気接続：パイプ内径 Ø 12 mm — 外径 Ø 14 mm
• 圧縮空気消費量：約 24 リットル/サイクル
• 作動圧：6〜9 BAR
• 主電源電圧：230 V 50/60 Hz
• 消費電力：6.5 kW
• 機械動作温度：30°〜200° C
• 使用環境温度：20°〜45° C
• 20° C における脱イオン水による密閉循環冷却システム
