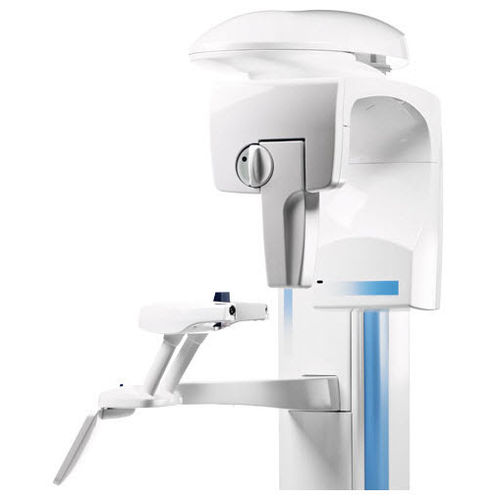

デジタルパノラマX線撮影装置 ProMax® 2D S3

概要
Planmeca ProMax® 2Dは、現代の2Dパノラマ歯科用撮影向けに設計された顎顔面イメージングの統合システムです。設計と動作原理は最新の科学的研究と技術革新に基づき、臨床要件とワークフローに対応します。

モデル / オプション

• Planmeca ProMax® 2D S3 — 3関節（SCARA3）ユニット。パノラマ、真の顎外咬翼、TMJ（顎関節）および上顎洞撮影など、包括的な2Dイメージングに対応。オートフォーカス機能を搭載。
• Planmeca ProMax® 2D S2 — 2関節（SCARA2）パノラマユニット。パノラマ、顎外咬翼、TMJ、上顎洞の基本プログラムを備える。

撮影機能
パノラマ撮影、顎外咬翼（真の顎外咬翼を含む）、TMJ（側方およびPA、開閉）、上顎洞撮影（PAおよび側方）、水平／垂直セグメント、標準パノラマ／咬合翼プログラム。小児モードは撮影領域と露出を低減し低線量撮影を可能にします。

患者の位置合わせ
オープンフェイス構造により視界が確保され、正確な位置合わせが可能です。位置合わせはユニットのオートフォーカス（S3）で自動、または三重レーザービーム方式で手動調整できます。

ユーザーインターフェース
案内型の使いやすいコントロールパネルを搭載。画像種別や撮影部位ごとのプリセットと露出値によりワークフローを簡素化し、準備時間を短縮します。

画像品質機能

• 焦点層の調整：GUI上で焦点層の形状を選択し、患者の顎の大きさや形状に合わせて最適化します。
• デジタルダイナミック露出制御（DEC）：解剖学的構造や骨密度に基づき、患者ごとに露出を自動調整して明るさとコントラストの一貫性を確保します。
• オートフォーカス（Planmeca ProMax® 2D S3）：中央切歯の低線量スカウト画像を使用して焦点層を自動設定し、再撮影を削減します。

機構と技術
特許取得のSCARA（Selectively Compliant Articulated Robot Arm）技術により、正確な回転撮影と解剖学的に正しい撮影ジオメトリを実現する関節ロボットアームの動作が可能です。

プログラムと拡張性
多様な臨床ニーズに対応する多数の撮影プログラムを搭載。モジュラー設計により、2Dから3Dへの変換や頭部計測（セファロ）アームの追加など、必要に応じたアップグレードが可能です。

臨床用途
臨床実務における要求の高い2Dパノラマ撮影向けに設計されており、一般的なパノラマ要件やTMJ・上顎洞などの専門的診断撮影に対応します。

技術仕様

• Brand: Planmeca
• Product family / series: Planmeca ProMax® 2D
• Available configurations: S3 (three-joint SCARA3) and S2 (two-joint SCARA2)
• Imaging types: panoramic, true extraoral bitewing, extraoral bitewing, TMJ (lateral & PA, closed & open), sinus (PA & lateral), horizontal and vertical segmenting, bitewing
• Child mode: yes (reduced imaging area and exposure values)
• Autofocus: available on S3 (low-dose scout image for focal layer positioning)
• Exposure control: Digital Dynamic Exposure Control (DEC) for patient-specific automatic exposure adjustment
• Focal layer: adjustable via graphical user interface to match patient jaw anatomy
• Positioning aids: open-face architecture and triple laser beam alignment
• Mechanics: patented SCARA technology
• Upgradeability: modular design enabling conversion from 2D to 3D or addition of cephalometric arm
• User interface: guided control panel with pre-programmed sites and exposure values
