パッドECG電極 QHeart®

モニター用胸部の下肢用

概要
特許取得済みのQHeart® Sensorは、10個の事前配置・事前接続された電極ストリップとPCA 500システムを組み合わせ、臨床現場外で医療規格の12誘導心電図記録を可能にします。設計により電極配置の一貫性が高まり、準備および手順時間が短縮され、連続検査の比較がしやすくなります。

主な特長

• 時間短縮：電極配置時間を最大70%、手順全体の時間を約30%短縮。
• 簡単操作：最小限のトレーニングで使用可能。視覚的指示により配線ミスや誤配置を低減。
• 感染リスク低減：使い捨てストリップにより交差汚染を最小化。
• 一貫性：標準化された配置で信頼できる連続ECG比較を実現。

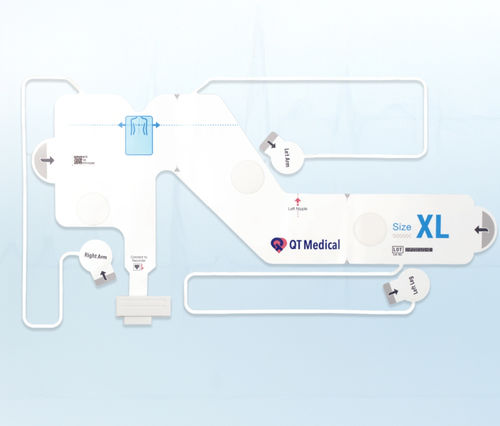

特許取得済みの事前配置電極

• 統合された電極ストリップにより胸部および四肢の電極配置を簡素化。
• ラテックスフリーでアレルギーテスト済みのハイドロゲルにより優れた接着と安定した波形。
• AHA & IEC 準拠。
• 小児用および成人用の複数サイズを用意（成人サイズ：S、M、L、XL）。
• 医療訓練のない患者でも視覚的な手掛かりに従って正しく装着できる設計。
• 従来の12誘導セットアップと比較して準備時間を最大70%短縮可能。

QHeart® Sensor の装着方法
粘着面を患者側にして、Blue Boxを乳頭間の胸部中央に配置します。ストリップの尾部を左胸側に回し、Red Arrowが左乳頭を指すようにしてストリップの端が左腋下に入るようにします。四肢電極はLeft Arm、Right Arm、Left Legのマークに従って装着してください。

追加の製品情報

• PCA 500は高度なデータ処理を統合して信号品質を最適化し、運動によるアーティファクトを低減します。
• 皮膚準備：胸部は清潔で乾燥しており、ローション等が付着していないこと。体毛が濃い場合はストリップ部位の剃毛が必要な場合があります。
• 患者の姿勢：記録前に≥5分の安静を推奨。男性はややリクラインした姿勢、女性は必要に応じて補助を受けて仰臥位が推奨されます。
• 電極の使用：使い捨てストリップ。開封後24時間を超えるとハイドロゲルの性能保証はできません。
• ペースメーカー互換性：PCA 500はペースメーカーを検出し、ペースメーカーの機能やECG品質に影響を与えません。
• データ出力：クラウドダッシュボードからECGをPDFでダウンロード可能。多くのEMR/EHRシステムにPDFをアップロードできます。
• サイズ案内：成人および小児の複数サイズを用意。患者に適したサイズはサイズガイドで判定してください。

よくある質問（抜粋）

• ノイズやアーティファクトを減らすには？PCA 500は事前配置電極と信号処理を組み合わせ、皮膚接触の改善と運動アーティファクトの最小化を図ります。
• 医療用ECGとは何ですか？心電図（ECG/EKG）は心臓の電気的活動を記録する検査で、心疾患の検出に用いられます。
• 記録装置はいつ清掃すべきですか？使用前に毎回優しく清掃してください。水に浸さないでください。
• 記録装置の清掃方法は？ぬるま湯と石鹸、または穏やかな洗剤を含ませた柔らかい布で拭いてください。浸漬は避けてください。
• どの程度の訓練が必要ですか？PCA 500は医療訓練のない人でも視覚的手掛かりに従って医療規格の12誘導ECGを実施できるよう設計されています。

仕様 / 技術仕様

• Brand: QT Medical, Inc.
• 商標名: QHeart® Sensor
• 電極: 事前配置・事前接続された10個の個別電極（特許取得済みの電極ストリップ）。
• 適合性: AHA & IEC 準拠。
• 材質: ラテックスフリー、アレルギーテスト済みハイドロゲル電極。
• サイズ: 成人（S、M、L、XL）および複数の小児サイズ。
• 使い捨て: 電極ストリップは使い捨て。開封後24時間でハイドロゲル性能が低下する可能性あり。
• 装着性能: セットアップ時間を最大70%短縮。手順時間は約30%短縮。
• 使用性: 視覚的手掛かりにより、訓練なしでの使用を想定。
• 信号品質: アーティファクト低減のための高度な処理。医療規格の12誘導ECG記録に適合。
• ペースメーカー互換性: ペースメーカーの存在を検出し、その機能に影響を与えない。
• データ出力: クラウドダッシュボードからPDFでECGを出力。PDFを受け入れるEMR/EHRと互換性あり。
