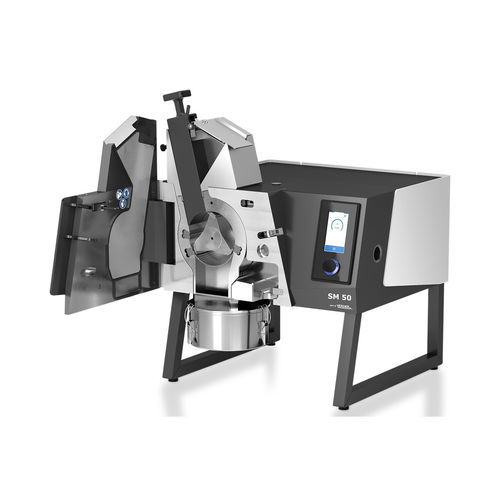

ロ－タ－粉砕機 SM 50

ナイフ式ディスク式サイクロン

概要
SM 50 は、研究室および小規模生産向けの卓上カッティングミルです。着脱可能なプッシュフィット式の粉砕室と Total Access Concept により洗浄が容易で、1.5 kW の可変速駆動、サイクロン集塵による高い試料回収率、工具不要で取り外せる部品により汚染とダウンタイムを低減します。

主な利点

• プッシュフィット式の粉砕室は外側から完全に洗浄でき、交差汚染を低減します。
• EasyInspect ホッパーは最大 50 mm の大型ワークを受け入れ、バッチ供給で約 200 ml までの処理が可能です。
• プッシュフィット式の統合サイクロンにより、外部ホースなしで効率的に回収容器へ搬送し残留物を最小化します。
• 1.5 kW の高出力モーター（500–4,000 min-1 可変）で幅広い用途に対応。
• 大径ローター（129.5 mm）と高周速（最大 27.1 m/s）で高い切断性能と処理能力を実現。
• ローター、ふるい、サイクロン部品は工具不要で着脱でき、ターンアラウンドを短縮します。

洗浄 / 運転モード

• 表面洗浄：ドアを開けてブラッシング、吸引、またはエアブローで清掃。
• 重点洗浄：ローター、ふるい、サイクロン、粉砕室（プッシュフィット）を取り外して外側まで徹底洗浄。
• 並列洗浄：第二の粉砕セットを使用して、片方を清掃中に他方で連続処理し交差汚染を防止。

試料回収 & 流量制御
内部設計の最適化と統合サイクロンにより、構成や材料により最大で 100% の試料回収が可能です。ホッパーのバッチ供給はフローコントロールとして働き、粉砕性能とサイクロン分離効率を向上させます。

用途 & 材料
農業、化学/プラスチック、建材、電子、リサイクル/環境、食品/飼料、製薬/バイオテック/メドテック、エネルギーなど、切断による粉砕が必要な分野に適しています。軟質、中硬、強靭、弾性、繊維性素材（例：飼料、プラスチック玩具、根茎、羽毛、電子部品、密な単塊）を処理します。

付属品 & オプション

• プッシュフィット式粉砕室：ステンレス、耐摩耗鋼、重金属フリー材。
• GL55 ネジ付き統合サイクロン：250 / 500 ml ガラス瓶直接接続、またはアダプタ経由で 3 l 容器。
• グラビティチャンバーオプション：粗い前処理用（サイクロンなし）。
• ローター：平行断面ローター、3 ディスクローター（リバーシブル硬質金属プレート）。
• ふるい：台形穴 0.25 / 0.50 / 0.75 / 1.00 mm、正方形穴 2 / 4 / 6 / 8 / 10 mm。
• 回収システム：ガラスコレクター 0.25 l / 0.5 l（重力チャンバー非対応）、3 l 受容器。

動作原理
サンプルは EasyInspect ホッパーからバッチ供給され、プランジャーで粉砕室へ送られます。回転刃と固定の二重作用切断バーの間で粉砕が行われ、3 ディスクローターや平行断面ローターは連続する切断／せん断作用を提供します。サイクロン技術は回収容器への移送を助け、粉じん放出を抑制します。

技術データ

• 用途：切断によるサイズ縮小
• 適用領域：農業、化学/プラスチック、建材、電子、リサイクル/環境、食品/飼料、製薬/バイオ/メドテック、エネルギー
• 投入材：柔らかい、中程度の硬さ、強靭、弾性、繊維性
• 縮小原理：せん断、切断
• 最大投入寸法*: 50 mm
• 最終粒度*: 0.25 – 10 mm（ふるいによる）
• 回転数（50 Hz / 60 Hz）：500 – 4,000 min-1
• ローター周速：4.3 – 27.1 m/s
• ローター直径：129.5 mm
• 駆動出力：1.5 kW（3 相非同期モータ＋インバータ、単相プラグオプションあり）
• 保護等級：IP 20
• 外形寸法（W×H×D）：565 x 750 x 530 mm（ベースフレームとホッパー含む）
• 正味重量：80 kg
• 規格：CE
• *投入材および構成に依存

仕様

• 型式：SM 50
• 駆動出力：1.5 kW
• 速度範囲：500 – 4,000 min-1
• ローター直径：129.5 mm
• ローター周速：4.3 – 27.1 m/s
• 最大投入寸法：50 mm
• 最終粒度：0.25 – 10 mm（ふるいにより）
• 回収オプション：ガラス 0.25 l / 0.5 l、3 l 受容器
• GL55 ネジ付き統合サイクロン
• 重量：80 kg
