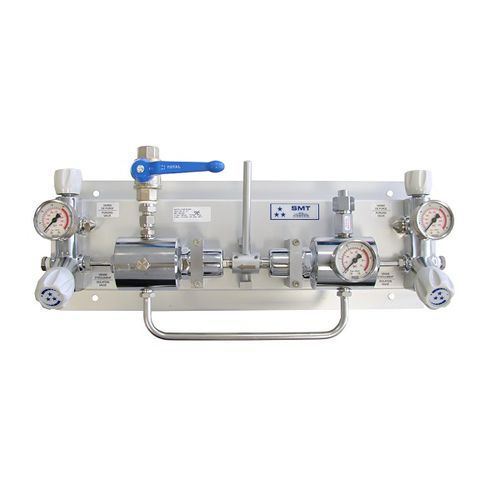

医療ガス用マニホールド CEN

研究所用供給用

CENスイッチオーバーボードは、プラズマTIGやMIG切断・溶接アプリケーションのような大流量が必要な場合に、非腐食性の工業用ガスの大流量供給に適しています。 主な利点 パージラインを使用せずに最大6本のシリンダーを接続可能 バランスドバルブテクノロジーによる卓越した圧力安定性 生産性を向上させるためにすぐに取り付け可能：すべてのコンポーネントは取り付けパネルにあらかじめ取り付けられています。 レギュレーターの寿命を延ばし、所有コストを削減します。 底部インレットにノン・ウィッピング・フィルターを装備し、シリンダー交換時のオペレーターの安全性を向上。 排出口1/4回転シャットオフバルブ、回収チューブ、アラームボックスを装備可能 アセチレン(AD)とプロパン(PR4)バージョンをオンデマンドで提供 EC1935/2004に準拠した完全な材料適合性を持つ専用の食品グレードバージョンも利用可能 仕様 メスポート G 3/8 (入口) - G 1/2 (出口) または 3/8 NPT (入口) - G 1/2 (出口) シートシール PCTFE Oリング EPDM - 標準 FPM ダイアフラム AISI 304 または Hastelloy® （ハステロイ 重量 ± 13,8 kg 温度範囲 -20～+60 °C ゲージ 高圧および低圧 (M10 x 1 または G 1/4) 入口圧力 200 bar / 300 bar AD & PR4: 25 bar 出口圧力 10/16/30/50 bar AD: 1 bar PR4: 4 bar 入口圧力200 barおよび300 barで酸素使用OK 公称流量 200 bar バージョン 70/110/150/180 Nm3 /h (N2) 公称流量 300 bar バージョン 50/70/100/130 Nm3 /h (N2) リーク率 - 出口バルブ付き： 1.10-4 mbar ℓ/s He アウトレットバルブなし: 1.10-8 mbar ℓ/s He ADおよびPR4の公称流量 AD: 6,5 Nm3 /h PR4: 10 Nm3 /h
