フラットパネルディテクター立位撮影台

概要
散乱防止X線グリッドは、散乱線を低減してコントラストと診断の明瞭性を向上させる、放射線撮影および透視装置向けのアクセサリです。Newheekは、画像増幅器用の円形グリッドと、携帯用や透視装置向けの中空ハンドル付き長方形グリッドを提供し、医療・獣医向けの寸法やパラメータのカスタマイズに対応します。

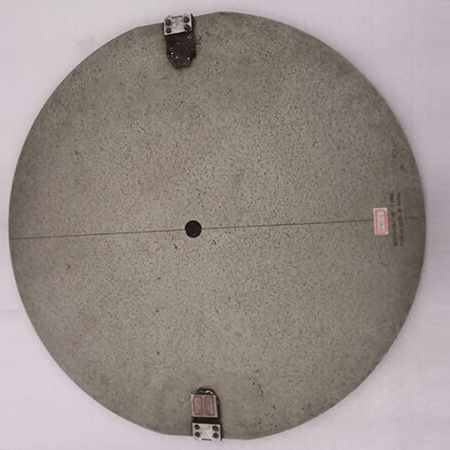

画像増幅器用円形X線グリッド

• Ø242 mm — グリッド比 8:1、10:1、12:1；焦点距離 (F.D.) 0.7–1.8 m（任意）；9インチ画像増幅器向け
• Ø266 mm — グリッド比 8:1、10:1、12:1；F.D. 0.7–1.8 m（任意）；12インチ画像増幅器向け

中空ハンドル付き長方形X線グリッド

• 498.5 × 449 mm（例） — グリッド比 8:1、10:1、12:1；F.D. 0.7–1.8 m（任意）；インチ単位で特注可能なグリッド、現場での安全かつ人間工学的な取扱いのため中空ハンドルを装備

動作原理
一次X線は被検体を透過しますが、散乱光子が発生してコントラストを低下させます。グリッドは鉛の吸収ストリップと間隙充填材で構成され、一次線は間隙を通って検出器に到達し、斜めに入射する散乱線は鉛ストリップで吸収されます。散乱を抑制することで、フィルム、フラットパネル、画像増幅器でのエッジ描出と診断能が向上します。

カスタマイズオプション

• グリッド密度：40 L/cm（103 L/in）
• 52 L/cm（132 L/in）
• 60 L/cm（152 L/in）

用途と利点

• 散乱線を抑え、放射線画像および透視画像のコントラストを改善
• 円形は9インチ・12インチ画像増幅器に適合し最適な整列を確保
• 中空ハンドル付き長方形は移動ユニットや現場使用に適する
• 臨床プロトコルに合わせた複数のグリッド比・焦点距離を選択可能
• 寸法や仕様のカスタム対応が可能
• 画像増幅器、フィルムカセット、デジタルフラットパネル検出器に対応

まとめ
Newheekの円形および中空ハンドル付き長方形アンチスキャッターグリッドは、透視、移動式放射線撮影、特殊装置向けの柔軟な選択肢を提供します。グリッド比、密度、焦点距離を設定することで、臨床および獣医領域のX線診断におけるコントラスト最適化が可能です。

技術仕様

• タイプ：円形グリッド（画像増幅器用）および中空ハンドル付き長方形グリッド
• 円形サイズ：Ø242 mm（9"画像増幅器用）、Ø266 mm（12"画像増幅器用）
• 長方形サイズ例：498.5 × 449 mm（カスタマイズ可能）
• 利用可能なグリッド比：8:1、10:1、12:1
• 焦点距離 (F.D.)：0.7–1.8 m（オプション/カスタマイズ可能）
• グリッド密度オプション：40 L/cm、52 L/cm、60 L/cm（相当：103、132、152 L/in）
• 構造：鉛吸収ストリップと間隙充填材
• 用途：画像増幅器透視、移動式X線ユニット、携帯用撮影、フィルムカセット、デジタルフラットパネル検出器
• カスタマイズ：寸法、密度、グリッド比、焦点距離は要望に応じて対応
