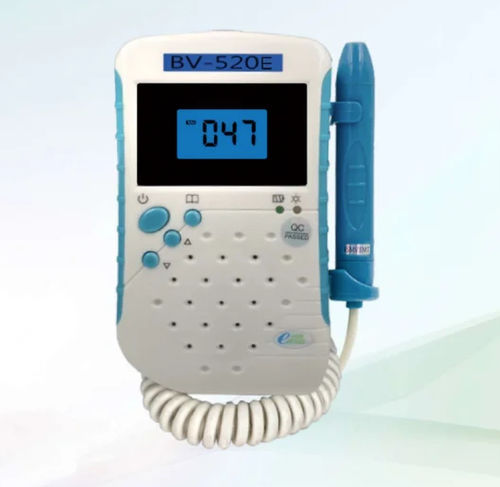

環状超音波ドップラー BV-520E

携帯型プリンター付きABI

概要

血流検出装置は、動脈および静脈の血流速度と波形を検出・定量化するための医療用診断機器です。心血管および末梢血管の評価を目的とし、ABI、TBI、区間圧測定などの検査を支援します。

機種

BV-520E

• 8.0 MHz（±10%）のペンプローブによる血流検出。
• 液晶（LCD）画面に瞬時平均血流速度をリアルタイム表示。

BV-520T

• 8.0 MHz（±10%）のペンプローブによる血流検出。
• 2.4インチTFT表示で瞬時平均速度と血流波形をリアルタイム表示。

BV-520P

• 8.0 MHz（±10%）のペンプローブによる血流検出。
• 内蔵サーマルプリンター：血流波形の印刷およびメモリ保存された波形の呼び出し印刷に対応。

BV-620VP

• 8.0 MHz（±10%）のペンプローブによる血流検出。
• 3.2インチカラーLCDに瞬時平均速度、双方向血流波形、脈拍数をリアルタイム表示。

BV-650

• 血流速度値、脈拍値、双方向波形、PPG波形、PVR波形を表示。
• ABI/TBI/SEGMENT値の測定、データの保存と再生に対応。
• USBポート内蔵およびオプションのPCソフトでUSB接続による患者データの管理・解析が可能。

BV-660T+

• 8.0 MHz（±10%）のペンプローブ。双方向・単方向血流プローブおよびPPGプローブに対応。
• 速度値、脈拍値、双方向波形、PPGおよびPVR波形を表示し、ABI/TBI/SEGMENT測定が可能。
• 検査データの記録・解析のためのレーザープリンター設定をサポート。

技術仕様

• プローブ周波数：8.0 MHz（±10%）。
• 表示：機種により異なる（瞬時平均速度表示の基本LCD、速度と波形表示の2.4インチTFT、3.2インチカラーLCDおよび上位機種の大型カラー表示など）。
• 測定機能：血流速度、脈拍、双方向波形、PPG波形、PVR波形；該当機種でABI/TBI/SEGMENT測定が可能。
• データ処理：波形保存用内部メモリ、内蔵サーマルプリンター（BV-520P）、USB接続およびオプションのPCソフト（BV-650）、レーザープリンターオプション（BV-660T+）。
• 適応分野：心血管および末梢血管の血流検出；末梢動脈疾患の評価のためのABI検査および区間圧測定を支援。
