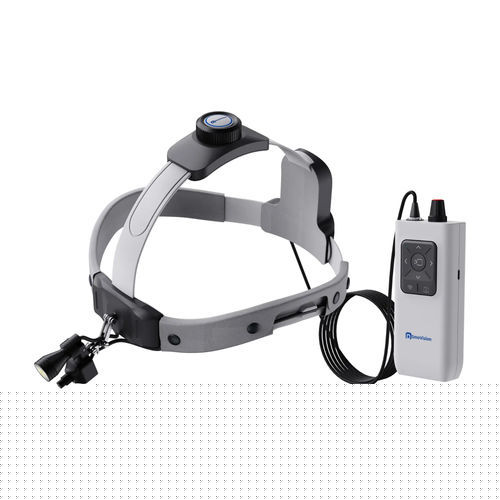

歯科用ビデオカメラ SM-H2

オープン手術用デジタル3840 x 2160

概要
ヘッドマウント型の4K手術用カメラと統合ヘッドライト。照明軸と撮像軸を整合させ、手術室や臨床環境での術者視点記録、教育、記録保存、臨床検討に適する設計です。

主な特徴

• 同軸（コアキシャル）光‑カメラ設計により、照射領域を画像中心付近に維持して術者視点の正確な記録を実現
• 4K録画：3840 × 2160 @30fps を高速U3 TFカードへ（ローカル録画）
• リアルタイムHDMI出力による有線表示・収録、モバイル用Wi‑Fiプレビュー（HDMIとWi‑Fiは排他）
• コントロールボックス内蔵の5000 mAhリチウムイオン電池、使用条件により典型6時間稼働
• 調整可能なヘッドバンドを備えたバランスの良いヘッドマウント構造で手術中の安定配置を実現；ヘッドユニット約310 g
• 近接撮影向け統合LED照明；照度最大40,000 lux @20 cm、色温度約5000 K
• 固定焦点レンズに手動フォーカス調整機構を備え、想定作業距離に対応
• コントロールはコントロールボックスのボタンで操作；オプションで2.4 GHz無線リモコン、遠隔録画／メニュー操作が可能
• 高速U3 TFカードによる拡張ストレージ、設定により最大1 TBまで対応

利点

• 照明と記録画像の整合を維持し、手術中の再フレーミングを減少
• 手術教育、症例レビュー、臨床記録、内部研修ワークフローを支援
• 簡便な操作と典型的な手術セッションに適した稼働時間

臨床用途

• 口腔・顎顔面手術：近接作業距離や深部口腔視野に適合
• 形成・顔面手術：切開計画、組織操作、縫合などを術者視点で記録
• 耳鼻咽喉科および顕微手術教育：作業距離評価後の精密手技記録に適応
• 臨床研修・レビュー：症例記録によるプレゼンテーションや術後解析

システム構成

• 標準構成：4K同軸ヘッドライトカメラシステム、TFカードによるローカル録画、リアルタイムHDMI出力、コントロールボックス操作
• ワイヤレス構成（推奨）：標準機能に加え、電話／タブレットでのWi‑Fiプレビュー、2.4 GHz無線リモコンオプション、遠隔録画・メニュー制御

日常ワークフロー

• 装着と調整：ヘッドバンドを調整し固定、カメラと光を作業領域に合わせる
• 出力選択：HDMIで有線リアルタイム出力、またはWi‑Fiでモバイルプレビューを選択
• ローカル録画：コントロールボックスまたは設定済みの無線リモコンで4K録画を開始
• ファイル書き出し：録画停止後にTFカードリーダーまたは後部Type‑Cデータ接続で記録ファイルを転送

製品資料
評価および日常使用のためのパンフレット、技術仕様書、クイックガイド、ユーザーマニュアルを提供しています。

技術仕様

• 映像解像度：3840 × 2160 @30fps
• 録画：高速U3 TFカードへの4Kローカル録画
• 映像出力：HDMIリアルタイム出力；Wi‑Fiプレビューモード（相互排他）
• ストレージ：高速U3 TFカード；設定により最大1 TB
• 操作方法：コントロールボックスのボタン；オプションで2.4 GHz無線リモコン
• バッテリー：コントロールボックス内蔵5000 mAhリチウムイオン
• 典型稼働時間：最大約6時間（使用条件に依存）
• ヘッドユニット重量：約310 g
• 充電／データ：コントロールボックス Type‑C充電；ヘッド後部 Type‑C データアクセス
• 光源：LED；色温度：5000 ± 500 K；照度：40,000 lux @20 cm
• フォーカス：固定焦点レンズ＋手動フォーカス調整
• 典型用途：手術教育、術者視点記録、臨床コミュニケーション、症例レビュー
