ビデオ録画用統合システム DM-AIO-K4 4

ルーティング手術室用ビデオ信号

概要
DM-AIO-K4は、映像ルーティング、術中録画、機器制御、ストリーミング、双方向音声/映像、DICOMワークリストおよびPACS接続を提供するコンパクトな4K手術室統合・メディア管理システムです。小〜中規模の手術室に対して、4K映像ルーティング、録画、機器制御、患者連携メディアワークフローをワンパッケージで提供するよう設計されています。

プラットフォームの主な特徴

• 4×4 HDMI 2.0 I/O、最大3840×2160 @ 60 Hz対応
• 照明、手術台、ペンダント、PTZカメラなどのOR機器制御を統合
• MP4/AVIでの術中録画、時間またはサイズによるファイル分割対応
• DICOMワークリストおよびPACS連携による患者連携メディア管理
• ストリーミング、ライブ配信、双方向AVコラボレーション
• デュアルGigabit EthernetによるネットワークストレージおよびUSBエクスポート

解決する課題

• 分断されたAV機器：内視鏡、フィールドカメラ、モニタ、ルームカメラを単一のルーティング／表示プラットフォームに統合します。
• 整理されていない術中メディア：動画や静止画を患者・手技情報と関連付け、症例の確実な検索を可能にします。
• 複数の制御ポイント：照明、手術台、ペンダント、カメラ、メディア機器を一元的に操作できるインターフェースを提供し、臨床ワークフローを簡素化します。

ワンセンタープラットフォーム — ソリューションの説明
DM-AIO-K4は一般的な手術映像ソースを接続し、適切な表示装置へルーティングし、高解像度メディアを記録し、互換性のあるOR機器制御をサポートし、取得したコンテンツを臨床症例に紐付けて保持します。大規模なエンタープライズORプラットフォームのコストや複雑さを伴わずに、手術室をデジタル化することを目的としています。

主要機能

• 映像ルーティング、録画、通信、互換機器制御を統合。
• 症例メディアのプレビュー、取得、検索の一貫したワークフローを提供。
• 外科教育、ドキュメンテーション、病院システム統合を支援。
• コンパクトなデジタルOR展開の実務的基盤を提供。

導入例

• モバイルタッチスクリーンワークステーション：ルーティング、録画、機器管理、患者メディアワークフローのためのコンパクトなローカル制御点。

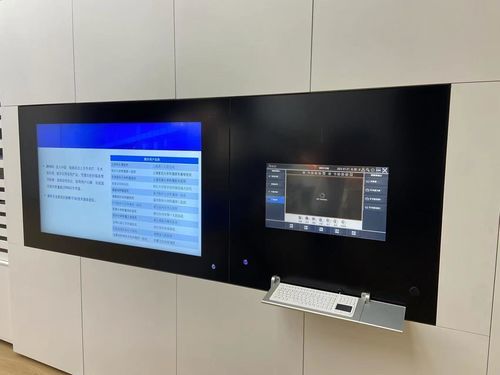

• 壁面組み込み導入：デュアルディスプレイとマルチメディアインターフェースを備えた集中表示・制御により、スペース効率の高いデジタル手術室を実現。

主要機能群

• 4K映像ルーティング — 4系統のHDMI 2.0入力と4系統のHDMI 2.0出力により、ソースを手術室ディスプレイへルーティング。
• マルチソースプレビュー — 最大4ソースを単画面／2分割／4分割でプレビュー。
• 4K術中録画 — 最大3840×2160 @ 60 HzをMP4またはAVIで録画、時間またはサイズで分割可能。
• 患者連携メディア — 動画やスナップショットを患者・手技メタデータと関連付け整理。
• DICOM & Worklist — 患者データの問い合わせ、患者紐付けDICOMファイルの作成とPACS送信。
• ネットワーク & ストレージ — 内蔵ストレージ、USBエクスポート/バックアップ、Webアクセス、FTPアップロード（デュアルGigabit Ethernet）。
• 集中機器制御 — 互換性のある手術用照明、手術台、天井ペンダント、PTZカメラの制御；プロジェクト単位で設定。
• 放送 & ストリーミング — 教育や許可された遠隔観察向けのライブ配信およびネットワークストリーミング。
• 双方向コラボレーション — 教育やリモートサポートのための双方向AV。
• シリアル機器インターフェース — PTZ制御やプロジェクト統合向けのVISCA対応RS232/485ポート×4。
• アクセス & 監査基礎 — ユーザーアクセス制御と操作ログ記録；プロジェクトにより設定可能。
• プライバシー & 画像ツール — 透かし、動的モザイクマスク、画像調整（明るさ、コントラスト、シャープネス、彩度）。
• プロジェクト準拠サポート — 対象市場と構成に応じた医療用電気安全およびEMC準拠オプションを提供。

臨床メディアワークフロー

• STEP 01 — ワークリスト照会: 病院ワークフローから患者・手技情報を取得。
• STEP 02 — コンテキスト確認: 取得前に正しい患者と症例を選択。
• STEP 03 — キャプチャ & 録画: 4K動画の録画と主要な術中画像の取得。
• STEP 04 — DICOM生成: 臨床利用のための患者紐付けDICOMを生成。
• STEP 05 — PACSへアップロード: 病院のPACS環境へメディアを保存・確認。

統合とカスタマイズに関する注意
プラットフォームはDICOM/Worklist/HIS/RIS/PACS接続、機器インターフェース、ネットワーク/ワークフロー要件についてプロジェクト単位で構成されます。ストレージ、AVインターフェース、機器制御、導入方法、周辺機器および病院システム接続は各プロジェクトに合わせて調整可能です。

技術仕様

• モデル: DM-AIO-K4
• アーキテクチャ: 産業用 x86 プラットフォーム
• プロセッサ: Intel Core i7-8700
• メモリ: ≥16 GB
• ストレージ: 128 GB SSD + 2 TB HDD
• ビデオ入力: 4 × HDMI 2.0
• ビデオ出力: 4 × HDMI 2.0
• 最大解像度: 最大 3840 × 2160 @ 60 Hz
• 表示レイアウト: 単画面 / 二分割 / 四分割
• 録画: 最大 4K@60Hz; MP4 / AVI; 時間またはサイズで分割
• 標準機器制御: 4 × RS232/485; VISCA対応
• カスタムOR統合: 互換手術照明、手術台、天井ペンダントなど（インターフェース/プロトコル評価の対象）
• 放送 & コラボレーション: ライブ配信、ネットワークストリーミングおよび双方向AV
• ネットワーク: 2 × Gigabit Ethernet RJ45
• 病院ワークフロー: DICOM, Worklist, HIS / RIS / PACS プロジェクト統合
• オーディオ: 互換パッシブ天井スピーカー用組込アンプ
• システム管理: 基本的なユーザーアクセス制御と操作監査ログ; プロジェクトにより構成可能
• 構成: ストレージ、インターフェース、システム機能はプロジェクト単位で構成可能
