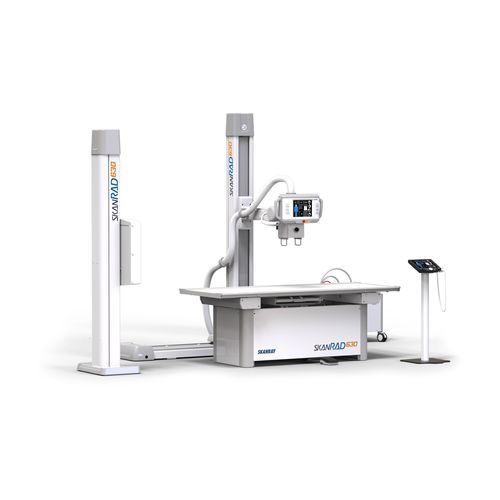

デジタルX線撮影装置 SkanRAD 630

多目的X線撮影用床置型ブッキ－固定型

製品概要
SkanRAD 630 は、患者ワークフローの多い環境向けに設計されたフルルーム対応のデジタルラジオグラフィ（DR）X線システムです。デュアル検出器、モーター駆動の機構、ワークフロー自動化を組み合わせ、一般撮影および専門撮影で安定した高精度の画像取得を実現します。

主な機能

• マルチ画像検査のシームレスな合成を行う自動ステッチ機能
• テーブルと胸部Bucky間の同期移動および自動追尾
• フルルームカバーのSuper Premium 630構成におけるデュアル検出器
• チューブヘッド上の角度表示と位置合わせ支援を備えた患者ポジショニングガイダンス
• パラメータ設定と技術選択が可能なチューブヘッド搭載の10.4インチタッチスクリーンコンソール
• 最小配線で高速検査を実現する人間工学に基づいたモーター式設計
• 小児撮影などに対応する取付/取り外し可能なグリッド
• 回転式BuckyおよびスケーラブルなDR構成で柔軟な導入が可能

構成 / バリエーション

• SKANRAD 630 HF FIX. RAD. SYS. 4WT,KT — 製品ページに掲載されているバリエーション
• SKANRAD 630 HF FIX. RAD. SYS. 6WT,KT — 製品ページに掲載されているバリエーション

画像/運用のハイライト

• 同期移動による自動画像ステッチでマルチ画像検査をシームレスに実行
• 高稼働の臨床環境を想定した堅牢な設計
• チューブヘッド上に表示される直感的な患者ポジショニングガイダンスとデジタル表示

技術仕様

• 発生器：50 kW、50 kHz 高周波、定電位（DC）、FPGA＆マイクロコントローラベース
• kV範囲：40 kV – 125 kV
• mA範囲：10 mA – 630 mA
• mAs範囲：0.1 mAs – 1000 mAs
• 露出時間（記載）：5 ms〜5 s（FAQでは最大8 sを参照）
• 最小露出時間：5 ms
• 二重焦点回転アノード（IEC60336）：1.0 / 2.0 mm
• アノード耐熱容量（仕様表）：200 kHU；アノード熱容量（FAQ）：142 kJ（200 kHU）
• アナトミカルプログラミング：ユーザーが設定可能、最大1250プリセット
• チューブヘッド回転：±120°
• チューブヘッド角度指示（ゴニオメーター）
• チューブヘッド支柱回転：±180°
• チューブヘッド水平ストローク：1500 mm
• チューブヘッド垂直ストローク：1455 mm
• テーブルBuckyストローク：500 mm
• チェストスタンドBuckyストローク：1300 mm
• 患者テーブル耐荷重：最大200 kg
• 入力電圧：三相 400–415 V AC、50–60 Hz
