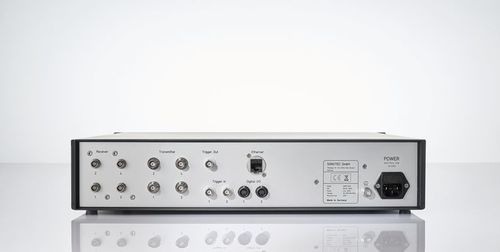

医療機器用試験機 SONO-PR 10

超音波コンパクトデジタル

概要

• 非破壊検査向けのコスト効率の高いエア結合式超音波試験ソリューション
• 接触法が適用できない軽量部品や結合が困難な材料向けに設計
• 結合液を用いない非接触検査を実現
• システムの周波数帯域は最大10 MHz（SONO-PR 10）

非接触検査用超音波プローブ

• SONOSCAN CFC / CF のエア結合プローブに対応

利点

• エア結合超音波の導入に適したコスト効率
• 多様な材料・検査用途に対応
• 検査シナリオに応じた柔軟な構成
• 手動または半自動検査向けの簡易な非自動システム
• エア結合超音波領域での広い周波数スペクトル
• 統合タッチパネルによりPC不要で操作可能

用途

• 欠陥検出や材料特性評価のための非接触超音波検査
• 発泡体、金属、プラスチック、セラミック材料などの検査に適合
• レンガ、複合パネル、コンクリート、木材などの建材検査
• コアや被覆層が異なるハニカム構造やサンドイッチ構造の検査

構成要素 / 主な特徴

• エア結合プローブ — SONOTECのピエゾコンポジット技術と要素集束により高解像度・高感度を実現
• 最大4チャネル — 設定可能な矩形バーストパルサーと低雑音プリアンプを備えた独立した送受信チャネル
• インターフェース — 機能拡張のためのデジタルインターフェースオプション
• PC不要 — 統合タッチパネルで本体から操作可能

技術データ（概要）
一般データ:
19インチユニット（超音波送信機および受信機を含む）
動作温度: 5 °C ～ 40 °C
構成インターフェース: 1 Gbit LAN
保護等級: IP20

A/Dコンバーター:
分解能: 14 Bit
サンプリングレート: 最大50 MS/s

パルサー（送信機）:
チャネル数: 1～4
パルス電圧: 10 V ～ 500 V
周波数範囲: 40 kHz ～ 10 MHz
タイプ: 矩形波バースト（単極性正）最大20パルス

受信機:
チャネル数: 1～4
周波数範囲: 35 kHz ～ 15 MHz
内蔵CFCプリアンプ時の利得: 20 dB ～ 140 dB、0.5 dB刻み
外部標準プリアンプ時の利得: 0 dB ～ 120 dB、0.5 dB刻み
ノイズ: 1 nV/√Hz

インターフェース:
入力: マルチチャネル デジタルおよびアナログ
出力: マルチチャネル デジタル

特性 / 仕様

• フォームファクタ: 19インチ 送信・受信ユニット
• システム帯域幅: 最大10 MHz
• 送信機周波数範囲: 40 kHz – 10 MHz
• 受信機周波数範囲: 35 kHz – 15 MHz
• チャネル数: 1–4（送信 & 受信）
• 送信電圧: 10 V – 500 V
• 内蔵受信利得: 20 dB – 140 dB（0.5 dBステップ）
• 外部プリアンプ利得: 0 dB – 120 dB（0.5 dBステップ）
• 受信機ノイズ: 1 nV/√Hz
• 構成インターフェース: 1 Gbit LAN
• 動作温度: 5 °C ～ 40 °C
• 保護等級: IP20
