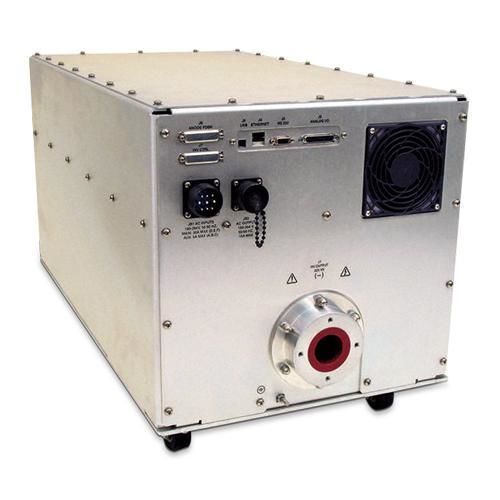

多目的X線撮影用X線ジェネレータ XRV series

機器搭載型

製品概要
Spellman の XRV シリーズは、1.8 kW～6.0 kW の出力を持つコンパクトな産業用 X 線ジェネレーター用高電圧電源で、DC 出力電圧は 5 kV から 160 kV/225 kV、両極性モデルは ±160 kV/±175 kV/±225 kV に対応します。負極性、正極性、両極性の各構成があり、産業用検査やセキュリティスキャナー等の OEM 組込み用途を想定しています。

主な特長

• 160 kV、225 kV、320 kV、350 kV、450 kV のファミリ
• 出力電力：1.8 kW、3.0 kW、4.0 kW、4.5 kW、6.0 kW
• 力率補正入力（単相モデルはアクティブ PFC、6.0 kW はパッシブ PFC）
• 内蔵デュアルフィラメント電源（0–6 A @ 最大 10 Vdc）および閉ループ放射制御
• 制御インターフェース：USB、Ethernet、RS-232、25 ピンアナログ
• 高電圧出力コネクタ：R24 または R28（両極モデルは二重出力）

用途

• 非破壊検査（NDT）および産業用検査
• X 線スキャンおよびセキュリティ検査
• OEM 向け X 線システム組込み

モデル選択（例）

• XRV160*1800 — 160 kV, 1.8 kW, 正/負極性
• XRV160*6000 — 160 kV, 6.0 kW, 正/負極性（208 V / 400 V 仕様あり）
• XRV320P&N1800 — ±160 kV, 1.8 kW, 両極性
• XRV450P&N4500 — ±225 kV, 4.5 kW, 両極性

主な仕様（抜粋）

• 出力電圧レンジ：5 kV ～ ファミリ規定値（160/225 kV）、両極モデルは ± 表記
• 出力電流：機種依存（典型 0–30 mA、機種によっては 0–50 mA）
• 電圧精度：0.25％、安定度：ウォームアップ後 1 時間経過後の 8 時間で ≤0.1％（典型）
• リップル/ノイズ（p-p）：機種により最小 <0.025％
• 寸法例：XRV160 単体 256 × 436 × 609 mm、XRV225 単体 404 × 432 × 780 mm
• 重量例：単体 68–109 kg、二重/両極構成は最大約 218 kg

制御とインターフェース

• アナログ（25 ピン）: kV/mA プログラム・モニタ、フィラメント制御、インターロック、故障信号
• デジタル: RS-232（9 ピン）、Ethernet（RJ45）、USB（標準）
• 制御ソフトウェア: Windows GUI サンプル提供、OEM 組込み対応

環境・適合

• 動作温度: 0 °C ～ +50 °C、保存温度: -40 °C ～ +85 °C
• 湿度: 20％～85％ RH（結露なきこと）、冷却: 強制空冷
• 適合: EEC EMC 指令および低電圧指令に準拠、RoHS 準拠

注意
仕様は予告なく変更される場合があります。最新の技術仕様は Spellman XRV のデータシートを参照してください。
