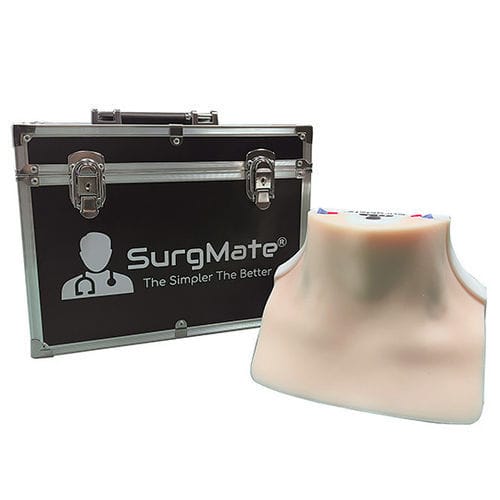

超音波画像診断用試験用ファントム THY-B01A

首用甲状腺の

概要
超音波ガイド下での穿刺および消融トレーニング用の甲状腺モジュール式モデルプラットフォーム。複数の消融モダリティの練習を想定し、温度センサーを内蔵、反回神経付近の危険三角（Danger Triangle）での異常温度を検知して警報を発します。携帯用ケースと交換可能なパッドにより、反復学習と費用対効果の高い訓練が可能です。

実施可能手技

• 甲状腺結節のラジオ波消融（RFA）
• 甲状腺結節のマイクロ波消融（MWA）
• 甲状腺結節のレーザー消融
• 甲状腺結節の凍結（クライオ）消融
• 甲状腺結節のエタノール注入（PEI）
• 甲状腺結節のコアニードル生検（CNB）
• 甲状腺結節の細胞診（FNA）

特徴

• 超音波で観察可能な解剖学的構造と消融の視認性
  • 甲状腺
  • 甲状腺結節
  • 気管
  • 危険三角周囲の血管（頸動脈および頸静脈）
  • 消融に伴う高エコー域（ハイパーエコー）
• 交換可能な結節：外径（OD）2.0 cm および 3.2 cm
• 反回神経付近を監視する埋め込み型温度センサーが過熱／過冷を検出して警報を発します
• 頸部筋肉パッドの穿刺耐久性：最大50回
• シナリオ別の訓練に対応するモジュール式パッドでコスト管理が可能
• 携帯可能なプラットフォーム、輸送用ケース付属

モデル / 同梱品

• モデル：THY-B01A
• 適用手技：RFA、MWA、レーザー消融、クライオ消融、PEI、CNB、FNA
• 同梱：携帯ケース、気管ベース、頸部筋パッド（THY-S06）、消融用甲状腺パッド（THY-S01）、温度表示器、温度センサ―コネクタ、電源、ユニバーサルコネクタ、スピーカー

交換部品 / パッド

• MWA、RFA、レーザー消融、クライオ消融用の直径2 cmの結節を2個備えた甲状腺パッド（THY-S01）
• 直径2 cmと拡張直径3.2 cmの結節を備えた甲状腺パッド（THY-S01A）
• エタノール注入（PEI）用の直径2 cmの結節を2個備えた甲状腺パッド（THY-S08）
• CNB用の直径2 cmの結節を2個備えた甲状腺パッド（THY-S02）
• FNA用の直径2 cmの嚢胞を2個備えた甲状腺パッド（THY-S03）
• 頸部筋パッド（THY-B01A適用） (THY-S06)
• 拡張甲状腺パッド用の頸部筋パッド（THY-B01A適用） (THY-S07)

仕様（正味 / 総量）
正味寸法（L×W×H）：20.5 cm × 15.5 cm × 11 cm
正味重量：2.5 kg
総寸法（L×W×H）：31 cm × 24 cm × 25.5 cm
総重量：4 kg

技術仕様

• 対応手技：RFA、MWA、レーザー消融、クライオ消融、PEI（エタノール注入）、CNB、FNA
• 結節サイズ：2.0 cm OD および 3.2 cm OD
• 危険領域（反回神経付近）用の警報付き埋め込み温度センサー
• 超音波で確認できる解剖学的構造：甲状腺、結節、気管、周囲血管（頸動脈、頸静脈）、消融による高エコー域
• 頸部筋パッドの穿刺耐久性：最大50回
• 交換用モジュールパッド：THY-S01、THY-S01A、THY-S02、THY-S03、THY-S06、THY-S07、THY-S08
• 輸送用ケース付属
• 正味寸法：20.5 × 15.5 × 11 cm；正味重量：2.5 kg
• 総寸法：31 × 24 × 25.5 cm；総重量：4 kg
