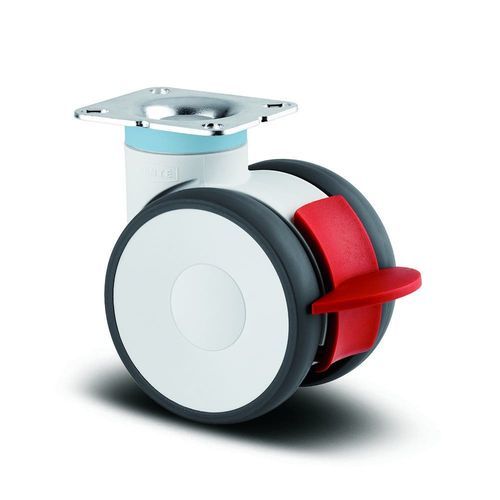

医療用ワゴン用車輪 Linea

担架用ブレーキ付きポリアミド製

製品概要
Lineaのトータルロック付き自在キャスターは、医療機器やプロフェッショナル機器向けに設計され、確実な固定、低騒音、床面保護が求められる用途に適しています。ハウジングとホイール本体はポリアミド製で、ホイールはポリウレタン射出成形トレッド（92 Shore A）と耐腐食性に優れた精密ステンレスボールベアリングを備えます。取付は77 x 67 mmの長方形プレートによる確実な固定方式です。

主な特長

• トータルロック機能：ホイールと旋回ハウジングを同時にロックし、機器の安全な駐停を実現。
• 射出成形ポリウレタンのトレッド：低い転がり抵抗、非マーキング、床面保護に寄与。
• 旋回部およびホイールに精密ステンレスボールベアリングを採用し、臨床環境での耐腐食性を向上。
• スレッドガード（ねじれ防止カバー）を標準装備し、絡みを防止して清掃負荷を低減。
• 操作性向上のため色分けされたロックペダル（方向ロック／トータルロック）。
• EN12530準拠、RoHS/REACHの材料要件に適合。

ページに表示されている選択構成／バリアント

• シリーズ：Linea
• 品番：5947UAC100P50 RAL9002
• ホイール：ポリウレタン（射出成形）；ホイール本体ポリアミド；精密ステンレスボールベアリング；スレッドガード付。
• 直径：100 mm
• 取付高（全高）：124 mm
• 耐荷重（3 km/h 動的）：120 kg；静荷重：240 kg
• ハウジング色：グレーホワイト（RAL9002）
• 取付：長方形プレート 77 x 67 mm

性能

• 転がり性能：中荷重の医療機器向けに最適化され、低い転がり抵抗によりカートや機器の取り回しが容易。
• 動作音：射出ポリウレタンとポリアミドのホイール構造により静音性が高く、臨床エリアに適合。
• 摩耗特性：92 Shore Aのトレッド硬度により摩耗が抑えられ、寿命が延長。
• 耐腐食性：ステンレス精密ベアリングによりメンテナンス負荷と汚染リスクを低減。

取付寸法
プレート長さ：77 mm
プレート幅：67 mm
プレート穴径：8.5 mm
プレート穴長（最大）：61.5 mm
プレート穴長（最小）：56 mm
プレート穴幅（最大）：51.5 mm
プレート穴幅（最小）：46.5 mm

用途上の注意

• 医療用カート、画像診断装置、患者移送機器、プロフェッショナル家具など、安全な固定と静かな移動が求められる機器に推奨。
• 指定の動荷重下で3 km/hまでの速度での使用を想定。
• 双輪ハウジングにより差動効果が得られ、カートの取り回しが向上。

技術仕様

• 製品名：Linea
• 品番：5947UAC100P50 RAL9002
• EAN：4031582353037
• タイプ：トータルロック付き自在キャスター
• ホイール径：100 mm
• 取付高（全高）：124 mm
• 全幅：82 mm
• オフセット：32 mm
• 旋回半径：108 mm
• ドーム径：52 mm
• 旋回干渉：216 mm
• 耐荷重（3 km/h、動的）：120 kg
• 耐荷重（静的）：240 kg
• トレッド硬度：92 Shore A
• トレッド材質：ポリウレタン（射出成形）
• トレッド幅：20 mm
• ホイール本体材質：ポリアミド
• ハウジング材質：ポリアミド
• フォーク形状：双輪ハウジング
• 旋回ベアリング：精密ボールベアリング（ステンレス）
• スレッドガード：あり
• 温度範囲：-10 °C〜40 °C
• 標準：EN12530 - デバイスキャスター
• 導電性：非導電
• 特長：非マーキング、低メンテナンス、耐薬品性コンポーネント、ケーブル保護統合、色分けされたロックペダル、トータルロック機能。
