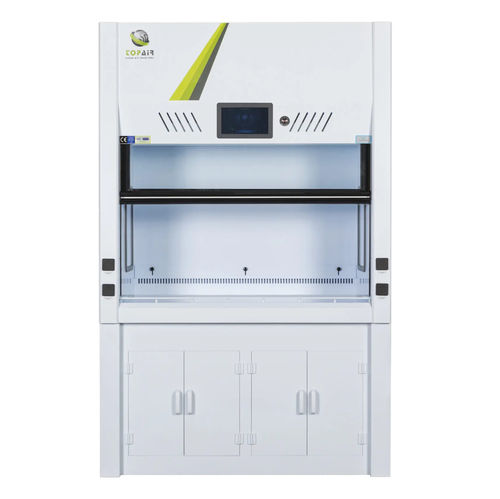

化学吸引ドラフトチャンバー CF-120-HCV排気封じ込め用実験用
お気に入りに追加する
商品比較に追加する
特徴
- 機能
- 化学吸引, 排気, 封じ込め用
- 応用
- 実験用
- フィルターの種類
- HEPA, 活性炭
- 排気モード
- ダクトレス
- 構成素材
- ポリプロピレン製
- 面風速
最大: 0.6 m/s
(2 ft/s)最少: 0.4 m/s
(1.3 ft/s)- 長さ
1,200 mm, 1,500 mm, 1,800 mm, 2,000 mm, 2,500 mm
(47.24 in, 59.06 in, 70.87 in, 78.74 in, 98.43 in)- 奥行き
950 mm
(37.4 in)- 高さ
2,420 mm
(95.28 in)
詳細
製品概要
TopAirのダクトレスハイブリッド層流フードは、ダクトレスフードの封じ込め機能とクリーンベンチの層流を組み合わせた装置です。作業領域でClass 100 / ISO 5の清浄度を求める研究室向けに設計されており、作業面には層流の下向き気流を、正面開口部では作業者保護のための侵入気流を提供します。
ろ過と気流
構造
特長
モデル（表）
仕様 / モデル | CF-120-HCV | CF-150-HCV | CF-180-HCV | CF-200-HCV | CF-250-HCV
外形寸法 標準モデル W x D x H | 1200 x 950 x 2420 mm — 47.3 x 37.4 x 95.2” | 1500 x 950 x 2420 mm — 59.0 x 37.4 x 95.2” | 1800 x 950 x 2420 mm — 70.9 x 37.4 x 95.2” | 2000 x 950 x 2420 mm — 78.7 x 37.4 x 95.2” | 2500 x 950 x 2420 mm — 98.4 x 37.4 x 95.2”
作業空間 (W x D x H) | 1000 x 600 x 700 mm — 39.4 x 23.6 x 27.5” | 1300 x 600 x 700 mm — 51.2 x 23.6 x 27.5” | 1600 x 600 x 700 mm — 63 x 23.6 x 27.5” | 1800 x 600 x 700 mm — 70.8 x 23.6 x 27.5” | 2300 x 600 x 700 mm — 90.5 x 23.6 x 27.5”
前面サッシ最大開口 / サッシ作業高さ | 600 mm / 23.6” — 300 mm / 12”（記載モデルに適用）
侵入気流 | 0.5 ± 0.1 m/s — 100 ± 20 fpm
下向き気流 | 0.33 ± 0.1 m/s — 66 ± 10 fpm
フード材質 | 一体型密閉ポリプロピレン作業台を備えた8 mm溶接白色ポリプロピレン構造
清浄度レベル | Class 100 / ISO 5
作業台 | ポリプロピレン / ステンレス鋼
制御システム | 10.1” カラータッチスクリーン採用 VAV システム
オプション | 給水栓 / ガス栓 / 真空栓 / ポリプロピレン製シンク
電源 | 110 / 220 V, 50/60 Hz, 単相
付属品（表）
モデル | 説明
CF-GTAP | ガス栓
CF-PP-SINK | ポリプロピレン製カップシンク
CF-WTAP | 給水栓
FH-GTAP | ガス栓
FH-SOCKET | コンセント
技術仕様
TopAirのダクトレスハイブリッド層流フードは、ダクトレスフードの封じ込め機能とクリーンベンチの層流を組み合わせた装置です。作業領域でClass 100 / ISO 5の清浄度を求める研究室向けに設計されており、作業面には層流の下向き気流を、正面開口部では作業者保護のための侵入気流を提供します。
ろ過と気流
- 二重ろ過：供給系と排気系の独立した経路
- 供給経路：プレフィルター、HEPAフィルター、ファンにより作業面に向けた層流下向き気流を生成
- 排気経路：活性炭フィルターとファンが下向き気流を回収し、前面サッシで保護的な侵入気流を作成
- 侵入気流と下向き気流の両方が、ラボへ排気される前に活性炭フィルターを通過
構造
- 耐薬品性の高い厚さ8 mmの溶接ポリプロピレン製ホワイト構造
- 気流制御用のダブルバックウォール（バッフル付き）
- 一体型密閉ポリプロピレン作業台（オプションでステンレス作業台）
- 全面開放式のテンパードガラス前面サッシ（カウンターウェイト付）
- 外部排気用の排気コラー
特長
- 10.1” カラータッチスクリーン表示
- 流量アラームと表示を備えたVAV制御
- 自動層流速度、侵入気流は手動調整可能；侵入系が故障した場合の下向き気流安全停止機能
- VOCセンサーとアラーム、チャンバー警告灯（赤）
- 清浄度レベル：Class 100 / ISO 5
- 作業領域と分離した800 lux LED照明
- ポリプロピレン製下部キャビネットを標準装備
- CE認証
モデル（表）
仕様 / モデル | CF-120-HCV | CF-150-HCV | CF-180-HCV | CF-200-HCV | CF-250-HCV
外形寸法 標準モデル W x D x H | 1200 x 950 x 2420 mm — 47.3 x 37.4 x 95.2” | 1500 x 950 x 2420 mm — 59.0 x 37.4 x 95.2” | 1800 x 950 x 2420 mm — 70.9 x 37.4 x 95.2” | 2000 x 950 x 2420 mm — 78.7 x 37.4 x 95.2” | 2500 x 950 x 2420 mm — 98.4 x 37.4 x 95.2”
作業空間 (W x D x H) | 1000 x 600 x 700 mm — 39.4 x 23.6 x 27.5” | 1300 x 600 x 700 mm — 51.2 x 23.6 x 27.5” | 1600 x 600 x 700 mm — 63 x 23.6 x 27.5” | 1800 x 600 x 700 mm — 70.8 x 23.6 x 27.5” | 2300 x 600 x 700 mm — 90.5 x 23.6 x 27.5”
前面サッシ最大開口 / サッシ作業高さ | 600 mm / 23.6” — 300 mm / 12”（記載モデルに適用）
侵入気流 | 0.5 ± 0.1 m/s — 100 ± 20 fpm
下向き気流 | 0.33 ± 0.1 m/s — 66 ± 10 fpm
フード材質 | 一体型密閉ポリプロピレン作業台を備えた8 mm溶接白色ポリプロピレン構造
清浄度レベル | Class 100 / ISO 5
作業台 | ポリプロピレン / ステンレス鋼
制御システム | 10.1” カラータッチスクリーン採用 VAV システム
オプション | 給水栓 / ガス栓 / 真空栓 / ポリプロピレン製シンク
電源 | 110 / 220 V, 50/60 Hz, 単相
付属品（表）
モデル | 説明
CF-GTAP | ガス栓
CF-PP-SINK | ポリプロピレン製カップシンク
CF-WTAP | 給水栓
FH-GTAP | ガス栓
FH-SOCKET | コンセント
技術仕様
- 二重ろ過：HEPA + 活性炭（供給・排気経路）
- HEPAが層流下向き気流を生成；排気の活性炭フィルターが前面保護用の侵入気流を生成
- 侵入気流速度：0.5 ± 0.1 m/s (100 ± 20 fpm)
- 下向き気流速度：0.33 ± 0.1 m/s (66 ± 10 fpm)
- 清浄度：Class 100 / ISO 5
- 構造：8 mm 溶接ポリプロピレン；バッフル付きダブルバックウォール
- 作業台オプション：密閉ポリプロピレン（標準）またはステンレス（オプション）
- 制御：10.1” カラータッチスクリーン搭載 VAV システム；気流アラームと表示
- センサー/アラーム：VOCセンサーとアラーム；チャンバー警告灯（赤）
- 照明：800 lux LED（作業領域と独立）
- 前面サッシ：強化ガラス、全面開放スライド式、カウンターウェイト付；最大開口600 mm、作業高さ300 mm
- 電源：110/220 V, 50/60 Hz, 単相
- 利用可能アクセサリ：給水/ガス/真空栓、ポリプロピレン製シンク、コンセント
- 認証：CE
