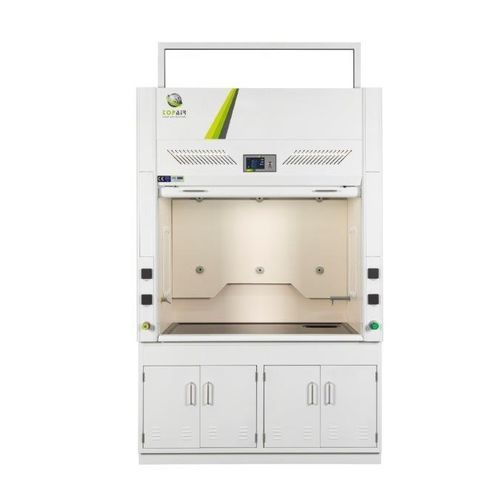

化学吸引ドラフトチャンバー FH-120

排気実験用床置き

概要
TopAir の金属製フュームフードは、有害なガスや有機溶剤を扱う際にラボスタッフを有害な蒸気から保護します。フードは屋根または外壁に設置した屋外ファンで化学蒸気を建物外へ排出します。認証：EN-14175 / CE / ASHRAE 110-1995。

構造

• エポキシ塗装の金属外装
• 内張りは5 mm HPL
• 標準作業面はセラミック（オプション：ステンレス、ポリプロピレン、エポキシ、HPL）
• 5 mm 前面安全ガラス（カウンターウェイト式）
• 下部は通気仕様のキャビネット（エポキシ塗装金属）
• 上部および背面パネルからの空気換気

機能

• 基本制御：7” カラータッチスクリーン（照明・コンセントのオン/オフ）
• 制御システムのオプション：AFA（7”画面、風速表示とアラーム）
• VAVシステム：10.1”画面、自動風速制御（VFD含む）、温度・湿度表示
• Activeシステム：10.1”画面、エネルギーセーバー、自動サッシュ動作（近接検知）
• 作業域と分離された800 lux LED 照明（防爆灯オプション）
• オプション：水栓、シンク、電源コンセント、足場、屋外ファン等
• EN-14175、ASHRAE 110-1995 認証

モデル（概要表）
Spec / Model | FH-120 | FH-150 | FH-180 | FH-200 | FH-220
外形寸法 W x D x H | 1200 x 800 x 2350 mm (47.2 × 31.5 × 92.5”) | 1500 x 800 x 2350 mm (59 × 31.5 × 92.5”) | 1800 x 800 x 2350 mm (70.8 × 31.5 × 92.5”) | 2000 x 800 x 2350 mm (78.7 × 31.5 × 92.5”) | 2200 x 800 x 2350 mm (86.6 × 31.5 × 92.5”)
作業領域 (W x D x H) | 950 x 630 x 1145 mm (37.4 x 24.8 x 45”) | 1250 x 630 x 1145 mm (49.2 x 24.8 x 45”) | 1550 x 630 x 1145 mm (61 x 24.8 x 45”) | 1750 x 630 x 1145 mm (68.9 x 24.8 x 45”) | 1950 x 630 x 1145 mm (76.8 x 24.8 x 45”)
排気コラーハ寸法 | 1 x 10” / 250 mm | 1 x 10” / 250 mm | 1 x 10” / 250 mm | 1 x 12” / 315 mm | 1 x 12” / 315 mm

アクセサリー

• FH-ACTIVE — 10.1”画面のアクティブサッシュシステム
• FH-AFA — 風量アラームおよび表示（7”画面オプション）
• FH-FAN-1500-300 — 遠心ファン 1.5 kW 2800 rpm / IE3 DIA 300 mm
• FH-FAN-750 — 遠心ファン 0.75 kW 2800 rpm / IE3 DIA 250 mm
• FH-PP-KP4B — ポリプロピレン製カップシンク（複数サイズ）
• FH-GTAP — ガスタップ
• FH-WTAP — 給水タップ
• FH-SOCKET — 電源コンセント
• FH-KIT — 1給水タップ、1ガスタップ、1カップシンク、4コンセントを含むキット
• FH-VAV — 警報付風量モニター、VAV + VFD 搭載、7” タッチコントローラ含む

注意
生産/試験基準：EN-14175 / ASHRAE 110-1995。風速：0.5 ± 0.1 m/s (100 ± 20 fpm)。電源：標準単相 110/220 V、50/60 Hz；三相は特注にて対応可。

技術仕様

• 認証：EN-14175、CE、ASHRAE 110-1995
• サッシュ前面の風速：0.5 ± 0.1 m/s (100 ± 20 fpm)
• 標準フード材質：エポキシ塗装金属
• 標準作業面：セラミック（オプション：HPL、ポリプロピレン、エポキシ、ステンレス）
• 前面サッシュ：5 mm 安全ガラス、カウンターウェイト式；最大開口 860 mm / 33.8”
• 照明：800 lux LED（防爆灯オプション）
• 制御システム：標準7”表示（オン/オフ）；オプション：AFA、VAV（VFD付）、Active（10.1”表示）
• 排気コラーハサイズはモデルにより異なる（250 mm または 315 mm）
• 作業領域内部寸法はモデルにより異なる（モデル表参照）
• 下部通気キャビネットはエポキシ塗装金属製
