超音波画像診断用試験用ファントム CT-A03

X線撮影用断層撮影用Xスキャナー用

概要

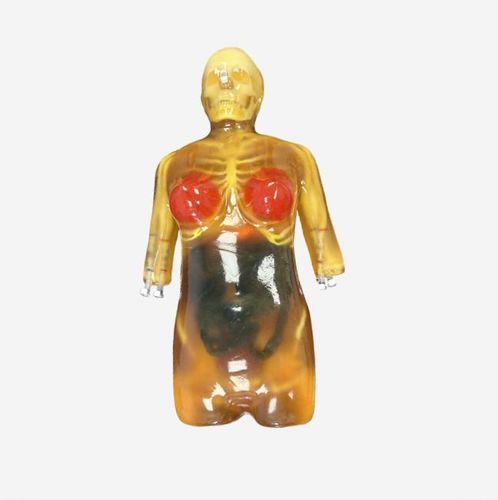

成人女性用コントラストファントムは、健康な35歳女性のCTデータ（身長168 cm、BMI約22）を基にした解剖学的に高忠実度なトレーニングおよび研究開発用シミュレータです。組織模倣材料と中空血管構造で作られ、X線、CT、MRI（特にT2強調・プロトン密度法に最適）、超音波、血管造影、透視、陽子線治療、介入試験などの用途に対応します。血管は中空で造影剤、カテーテル、ガイドワイヤーの使用を想定しています。

解剖

• 頭蓋
• 灰白質
• 白質
• 脳室
• 複雑な脳血管
• 1箇所の分岐
• 1箇所の狭窄
• 2個の動脈瘤
• 全脊椎
• 全肋郭
• 肩・鎖骨
• 骨盤
• 大腿骨部分
• 気管（中空、カテーテル/内視鏡挿入可、既定直径は文書参照）
• リアルな心臓（以下を含む）:
  • 冠動脈
  • 4心腔/弁（心房2、心室2）
  • 心耳構造
  • 大動脈
  • 可撓性弁構造
  • 上大静脈・下大静脈
  • 食道
• 肺（静的または動的膨張肺に設定可能）
• 横隔膜
• 乳房：体組織模倣材、乳脂肪組織、乳腺組織
• 肝臓（靭帯・胆管含む）
• 胆嚢
• 胃
• 腎臓
• 脾臓
• 膵臓
• 小腸・大腸（中空、設定可能）
• 膀胱
• 子宮頸部
• 膣管
• 卵巣
• 子宮

特徴

• 中空血管構造は各種造影剤（硫酸バリウム、ヨード系、ガドリニウム系、マイクロバブル、酸化鉄系）および介入デバイス（カテーテル、ガイドワイヤー）に対応。
• 心臓・肺の動的機能：オプションのポンプ接続により心拍・呼吸運動を模擬し、動的イメージングや心肺研究に利用可能。
• 拍動心臓の仕様:
  • 壁の周期的運動を再現するモデル
  • 空気ポケットを最小化した水充填チャンバー
  • 静脈内カテーテル挿入用アクセス
  • 0–240 BPMの脈拍レンジ
  • 2系統の0–6 L/min出力（収縮期/拡張期）
  • 可変パルス幅 0–500 ms
  • 最大動脈圧出力 430 mmHg
  • 3/8" CPC 弁付カップリング ×2（入口/出口）
  • オプションのタッチスクリーン操作によるポンプ制御
• 換気可能な肺の仕様:
  • 動的膨張可能な肺は最大60呼吸/分をサポート
  • 容量調整は1 mL刻み（総空気容量 約1 L）
  • オプションのタッチスクリーン操作によるポンプ制御
• 標準外観は半透明の琥珀色。皮膚層は要望により追加可能（カスタマイズ可）。
• 材料特性や製造公差により外観に小さな差異が生じる場合があります。

同梱物

• Adult Female Contrast Phantom
• 心臓ポンプ（オプション）
• 肺ポンプ（オプション）
• 取扱説明書／組立説明書
• 2年保証および無制限のカスタマーサポート
• ハードキャリーケース

技術特性（音速、密度、減衰、硬度、T2、スペックル）
組織種別 | 音速 [m/s] | 密度 [g/cm3] | 2.25 MHzでの減衰 [dB/cm] | 硬度 [Shore OO] | T2 [ms] | スペックル
脳組織 | 1400 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | あり
脳白質 | 1400 ± 10 | 1.01 | 1.3 ± 0.2 | 35 | 60 | あり
スペックルのある臓器（肝、腎等） | 1435 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | 変動
スペックルのない臓器（胃、腸等） | 1400 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | なし
体組織 | 1410 ± 10 | 1.00 | 1.2 ± 0.2 | 30 | 65 | 低
皮質骨 | 3000 ± 30 | 2.31 | 6.4 ± 0.3 | N/A | N/A | N/A
海綿骨 | 2800 ± 50 | 2.03 | 21 ± 2 | N/A | N/A | N/A

骨模倣材料の熱的特性
熱伝導率: 0.776 W/m·K
体積比熱容量: 1.040 MJ/m3·K
熱拡散率: 0.746 mm2/s
熱抵抗率: 1.289 m·K/W
比熱: 0.978 J/g·°C
音速: 3070 m/s

組織模倣材料のHU値（平均）
組織種別 | HU値（平均）
脳組織 | -25
体組織 | -25
海綿骨 | 800
皮質骨 | 1300
大動脈 | 40
大静脈 | 40
気管 | 80（組織部）、-1000（空気充填部）
肺 | -850
膵臓 | 110
横隔膜 | 80
乳脂肪組織 | -25
乳腺組織 | 35
子宮頸部 | 50
膣管 | 50

組織種別 | HU値（平均）
脾臓 | 110
腎臓 | 110
膀胱 | 35
直腸壁 | 100
下行結腸壁（S状結腸） | 100
心臓 | 40
肝臓 | 110
胆嚢 | 35
胃 | -850
大・小腸 | 80（組織部）、-1000（空気充填部）
卵巣 | 50
子宮 | 50

注意
• 血管構造は中空で、造影剤循環および介入デバイス挿入用に設計されています。
• MRI互換性：T2緩和時間はT2強調画像に現実的な値を示します。プロトン密度画像でも良好な結果が得られます。T1値は短め（約100 ms）ですが、T1強調シーケンスでも撮像可能です。
• 動的な心臓・肺の運動は、シミュレーション用のオプションポンプが必要です。

仕様 / 技術仕様

• 商品名: Adult Female Contrast Phantom
• SKU: CT-A03
• Brand: True Phantom Solutions
• 対応モダリティ: X線、CT、MRI（T2で最適）、超音波、血管造影、透視、陽子線治療
• 造影剤互換性: 硫酸バリウム、ヨード系、ガドリニウム系、マイクロバブル、酸化鉄系
• 血管アクセス: カテーテル・ガイドワイヤー用の中空血管
• 動的シミュレーション: 接続可能な心臓/肺ポンプ（オプション）
• 主な軟組織材料: ウレタン系軟質樹脂；合成骨: セラミック強化エポキシ複合材
• 標準外観: 半透明琥珀色；皮膚オプションは要望により
• パッケージ内容: ファントム、ハードキャリーケース、取扱説明書；ポンプはオプション
• 保証: 2年
• 概寸: 33 x 21 x 11 in；重量: 約83 lbs（ハードケースで木製パレット梱包；出荷重量 約140 lbs）
• 表示価格: 34,980（通貨は別途指定）
