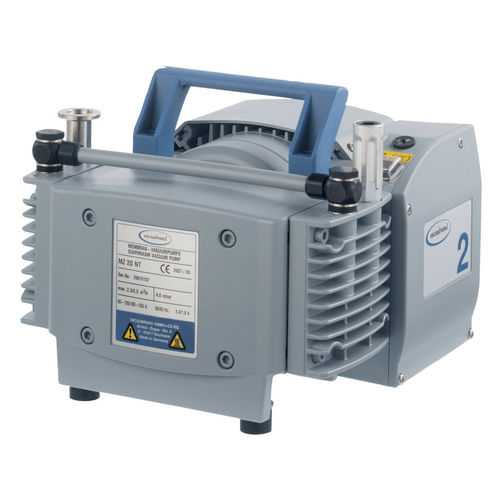

実験用真空ポンプ MZ 2D NT

膜ダブルダイアフラムオイルフリー

概要

• 汚染を生じないポンピングおよび排気
• 極限真空付近でも高い排気速度を維持
• 優れた極限真空（最大 4 mbar）
• 非常に静かで低振動の動作
• 耐久性の高いダイアフラムとメンテナンス不要の駆動系

製品説明
隔膜ポンプ MZ 2D NT は、非腐食性ガスの連続排気・ポンピング用に設計された二段式の無給油ポンプです。媒体に接触する部品はアルミニウム、ステンレス鋼、選定プラスチックで構成され、幅広い産業用途に対応します。二段構成により高い排気速度と最大 4 mbar の極限真空を両立します。布補強された FKM 二重ダイアフラムは高い柔軟性と長寿命を提供します。NT シリーズは性能が向上し、コンパクト設計で、研究室や産業の前処理・プロセス用途に適しています。

製品のハイライト / 主要データ

• 極限真空: 4 mbar
• 最大排気速度 50 Hz: 2.3 m3/h
• 最大排気速度 60 Hz: 1.5 cfm
• ヘッド数: 2
• 段数: 2
• 定格モーター出力: 0.18 kW
• 定格回転数 (50/60 Hz): 1500 / 1800 min-1
• 保護等級: IP 40
• 寸法 (L x W x H): 246 x 242 x 198 mm
• 質量: 11.4 kg

用途例

• 真空乾燥炉や研究室の乾燥工程
• ターボ分子ポンプの前段（フォアバキューム）
• 真空搬送・サンプリングシステム

特長 / 技術仕様

• タイプ: 隔膜ポンプ（無給油）
• モデル: MZ 2D NT
• 極限真空: 4 mbar / 3 torr
• 最大排気速度 (50 Hz): 2.3 m3/h
• 最大排気速度 (60 Hz): 1.5 cfm
• 段数: 2
• ヘッド数: 2
• 動作環境温度: 10 °C ～ 40 °C
• 保管温度: -10 °C ～ 60 °C
• 最大背圧（絶対圧）: 1.1 bar
• 吸入口接続: 小フランジ KF DN 16
• 吐出口接続: サイレンサー / G1/4"
• 定格出力: 0.18 kW
• 定格回転数 (50/60 Hz): 1500 / 1800 min-1
• 保護等級 (IEC 60529): IP 40
• 騒音（音圧レベル）50 Hz時: 47 dBA
• ATEX 適合: II 3/- G Ex h IIC T3 Gc X（内部大気のみ）
• NRTL 認証: 有り
• 付属品: ポンプ本体（組立済）、取扱説明書
• 定格電圧: 230 V
• 電源周波数: 50-60 Hz
