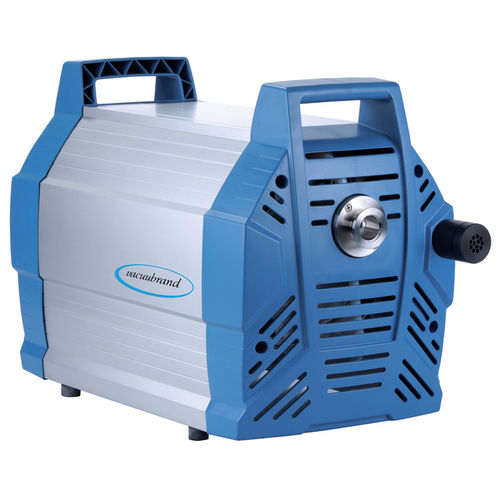

実験用真空ポンプ MD 12 NT

膜オイルフリー乾式

概要

• 汚染のない吸引および排気
• 極限真空付近でも高い抽気速度
• 非常に静かな動作
• プロセス時間の短縮
• 長寿命のダイヤフラムおよびメンテナンス不要の駆動方式

製品説明
MD 12 NT は、非腐食性ガスの無給油（オイルフリー）排気・搬送に適した高性能の隔膜ポンプです。3段構成、8ポンプヘッドの設計により、高い抽気速度と優れた極限真空を両立します。ガス経路はアルミニウム、ステンレス鋼および選定されたプラスチックで構成され、幅広い用途に対応します。繊維補強された二重ダイヤフラムは柔軟な FKM 製で、長寿命と高い真空性能を提供します。8ヘッドの NT ポンプは静音性に優れ、外面は滑らかで清掃が容易です。すべての VACUUBRAND 隔膜ポンプと同様に、MD 12 NT は完全にオイルフリーで、ガス経路にすべり部品がないため、通常運転では摩耗が発生せず、スクロールやピストンポンプに比べて真空側の粒子汚染を大幅に低減します。

技術データと図表
最大抽気速度 50 Hz: 12.1 m3/h
最大抽気速度 60 Hz: 7.1 cfm
極限真空: 2 mbar / 1.5 torr
ポンプヘッド数: 8
段数: 3
動作時 下限環境温度: 10 °C
動作時 上限環境温度: 40 °C
保管時 下限環境温度: -10 °C
保管時 上限環境温度: 60 °C
最大吐出口圧力（絶対）: 1.1 bar
吸入口接続: 小フランジ KF DN 25
吐出口接続: G1/2"
定格電動機出力: 0.53 kW
定格回転数（50/60 Hz）: 1650 min-1
保護等級（IEC 60529）: IP 40
寸法 L x W x H: 554 x 260 x 359 mm
質量: 30.2 kg
騒音（音圧レベル）50 Hz: 50 dBA
ATEX 適合: II 3/- G Ex h IIC T3 Gc X（内部雰囲気のみ）
NRTL 認証: なし
付属品: ポンプ本体（組立済み、使用可能）、サイレンサー、取扱説明書

特長 / 仕様

• 型式: MD 12 NT
• 方式: 無給油（オイルフリー）隔膜ポンプ、乾式圧縮
• 構成: 8ヘッド、3段
• 抽気速度 (50 Hz): 12.1 m3/h
• 抽気速度 (60 Hz): 7.1 cfm
• 極限真空: 2 mbar (1.5 torr)
• ダイヤフラム/バルブ: FKM、繊維補強二重ダイヤフラム
• 接続: 吸入口 KF DN 25、吐出口 G1/2"
• 定格出力: 0.53 kW、200-230 V、50-60 Hz
• 定格回転数: 1650 min-1
• 保護等級: IP 40
• 動作温度範囲: 10 °C ～ 40 °C
• 保管温度範囲: -10 °C ～ 60 °C
• 寸法 (L×W×H): 554 × 260 × 359 mm
• 質量: 30.2 kg
• 騒音レベル: 50 dBA (50 Hz)
• 最大吐出口圧 (abs.): 1.1 bar
• ATEX: II 3/- G Ex h IIC T3 Gc X（内部雰囲気のみ）
• 付属: 組立済みポンプ、サイレンサー、取扱説明書
