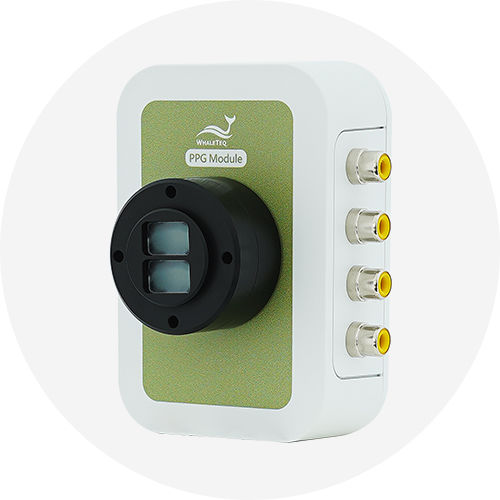

コントロールモジュール PPG-2R-880

データ処理用遠隔監視バイタルサイン

概要
PPG-2R-880 / PPG-2R-940 反射型 SpO2 モジュールは、ウェアラブル反射型PPG製品のR&D、検証、量産確認向けに設計された二重チャネルの光学シミュレータです。AECG100 メインコンソールまたは SECG 5.0 AIO マルチバイタルシグナルシミュレータと組み合わせて使用し、SpO2および心拍数試験用のアナログR/IR出力を提供します。波形の詳細なカスタマイズ、呼吸変調、雑音付加、自動テストのスクリプト実行に対応し、臨床波形や設計波形を再現してアルゴリズム検証に用いることができます。

主な機能

• PPG波形および標準波形（正弦波、三角波、方形波）をプログラム可能、DCオフセット調整可能。
• 反射型PPG向けのアナログ緑/赤/赤外信号をシミュレーション（緑/赤/IR電圧出力対応）。
• SpO2およびパーフュージョンインデックス（PI）検証のためのカスタムRカーブシミュレーション。
• AECG100と組み合わせた場合の同時ECG/PPG出力、パルス波伝播時間（PWTT）パラメータの調整によるタイミング試験。
• 複数周波数選択とホワイトノイズオプションを備えたノイズジェネレータで信号処理アルゴリズムをストレステスト可能。
• 記録された臨床波形やユーザー定義波形を再現する生データ再生機能。
• 自動化・スクリプト化テスト用のSDKを提供し、生産・検証ワークフローへの組み込みを支援。

ハイライト

• ベースライン、振幅、周波数の呼吸変調により実環境に近い反射PPG信号を再現。
• DUTのRカーブを迅速に決定するため、R/IRのDC値を算出してSpO2テーブルにインポートし、製品の品質と一貫性を迅速に検証可能。
• 主要メーカーのRカーブ例を開発参照として提供し、カスタムRカーブの読み込みにも対応して迅速な検証を実現。
• SDKは自動化されたテストプログラムの開発と製造・検証プロセスへの統合を容易にします。
• DUTのLEDとPDを精密に整列させるためのカスタムフィクスチャや指ソケットサービスをオプションで提供（フィクスチャは製品サービスとしての提供）。

ドキュメントとマニュアル（提供あり）
製品のデータシートとユーザーマニュアルを提供し、対応するメインコンソールとの接続手順を含みます。

仕様 / 技術仕様

• 心拍数（SpO2試験モード）：10—300 BPM；ステップ1 BPM；精度 ±1 BPM。
• LED DC基準出力：100—3000 mV；ステップ1 mV。
• LED AC基準出力：0.75—30 mV；ステップ0.01 mV。
• PI（AC/DC）範囲：0.025%—30%（AC/DCレベルに依存）。
• LED波長：赤 660 nm；赤外 880 nm または 940 nm；波長精度 ±10 nm。
• 赤光放射照度（100%）：3.55 mW/m²；精度 ±15%。
• 赤外線放射照度（100%）：6.65 mW/m²；精度 ±15%。
• LEDスキャンレート：50—40 kHz（Normal/Standalone）；10 kHz（Raw data）；スキャンタイミング精度 ±5 μs。
• PDサンプリングレート：250 kHz（単一チャネル）；タイミング精度 ±5 μs。
• PD立ち上がり/立下り応答時間：約1 μs（DUTのLED強度に依存）。
• SpO2 設定範囲：1%—100%；ステップ1%；精度 ±1%＋DUT仕様の精度（基準器で測定）。
• PPGテストモード — 出力波形：Sine / Triangle / Square / PPG（初期値：PPG）。
• PPGテストモード — BPM：10—300 BPM（初期値 60 BPM）；ステップ1 BPM。
• PPGテストモード — 呼吸関連周波数：0.17—5 Hz；初期値 1.00 Hz；ステップ0.01 Hz。
• PPGテストモード — ルーメン：50—925 Lux（拡散フィルムから5 mmで測定）；分解能 約1/3000 フルレンジ；精度 ±6%。
• PPGテストモード — サポート波長：525 / 660 / 880 / 940 nm（精度 ±10 nm）。
• PPGテストモード — SP/DN/DP 振幅（AC）：0.75—30.00 mV；ステップ0.01 mV；表に示す初期例あり。
• PPGテストモード — SP/DN/DP 時間位置（赤/IR）：0—1000 ms（60 BPM時）；分解能1 ms；初期例 SP 150 ms、DN 360 ms、DP 460 ms。
• ノイズジェネレータ（時間） — 周波数：off / 0.5 / 1 / 2 / 3 / 5 / 10 / 25 / 50 / 60 / 100 / 120 / 1k / 5k Hz / White Noise；振幅 0.05—2.00 mV；ステップ0.05 mV。
• 呼吸 — 呼吸率：1—150 BrPM；初期値 20 BrPM；ステップ1 BrPM。吸気/呼気比：1:1, 1:2, 1:3, 1:4, 1:5（初期値 1:1）。
• 呼吸変調 — ベースライン/振幅/周波数変調対応。呼吸ベースライン変動：R: 1—16%、IR: 1—16%；ステップ1%。
• 無呼吸（Apnea） — 継続時間：1—60 s（初期値 10 s）；サイクル：1—10 min（初期値 1 min）。
• PWTTテストモード — 時差（PTTp、PTTf）：0—5999 ms（心拍数上昇でレンジ縮小）；ステップ1 ms；精度 ±1 ms。
• AECG100使用時のサポートモード：Normal、Standalone、Raw data。Raw dataモードはSECG 5.0 AIOでも適用可能。
