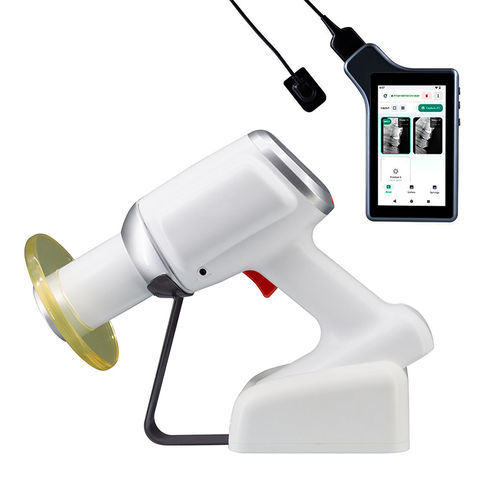

デジタル口腔内X線撮影装置 YSDEN-R500 + YSDEN-DR535

携帯型60 kV0.4mm

概要
YSDEN-R500 X線発生器とYSDEN-DR535口腔内センサーを統合したポータブルデジタル歯科用X線システムで、5インチ表示を備え、臨床および現場での使用に適しています。

X線発生器の特長

• マザーボードにSamsung、Rubycon、KIA、HTC等の国際ブランドの半導体部品を採用し、安定した性能を実現。
• コンパクトで軽量なハンドヘルド設計により、片手操作での撮影が可能。
• マイコンIC制御により高精度な制御を行い、撮影前はワンタッチ設定で操作が簡単。
• 高容量バッテリーによる安定放電：満充電で最大約200回の連続撮影が可能。
• フィルム、センサー、スキャナーなど複数の撮影方式に対応。
• 焦点サイズ0.4 mmのマイクロフォーカス管により放射が集中し散乱が減少、鮮明な画像を生成。
• 直流高周波のポータブルX線設計により、交流電源からの不安定な干渉を排除し、安定した出力と画質向上を実現。

X線仕様
管電圧: 60 KV
管電流: 2.0 mA
露出時間: 0.1–2.0 s
周波数: 30 KHz
定格出力: 120 VA
皮膚からコーンまでの距離: 150 mm
管焦点: 0.4 mm
バッテリー: DC1550 mAh（満充電で約200枚）
充電器入力電圧: AC100V–240V
出力電圧: DC14.8–16.8V
総重量: 4.0 kg
パッケージサイズ: 422 mm × 195 mm × 370 mm

センサーの特長

• APS CMOSセンサー技術。
• スマート接続技術によりシステムへの組み込みが容易。
• 各種X線装置との互換性あり。
• 直接成長型セシウムヨウ化物（CsI）シンチレータ技術。
• 超高感度USB 2.0インターフェースで直接接続可能。
• 薄型で人間工学に基づいた設計、角が滑らかで親指位置を考慮した扱いやすさ。
• IP68防水等級により浸漬消毒に対応。

センサー仕様
TYPE: YSDEN-DR535 / YSDEN-DR550
機械寸法: 42.5×29.2×4.5 mm / 45.0×31.0×4.5 mm
有効撮影領域 (mm): 24×33 / 26×36
ピクセルマトリクス: (1.5M) 1200×1650 / (2.34M) 1300×1800
センサータイプ: APS CMOS
シンチレータタイプ: 直接成長型セシウムヨウ化物 (CsI)
コード長 (m): 標準 2.8 m
ピクセルサイズ (μm): 20
空間分解能: 理論値: 25 Ip/mm; 実際: 14–16 Ip/mm（高感度）、18–20 Ip/mm（高解像度）
グレースケール: 16ビット（65535階調）
露出モード: SMART AEDモード
保護等級: IP68（浸漬消毒対応）
付属機能: TWAINプロトコル対応
対応OS: Windows 7以降、32/64ビット

表示システム
画面サイズ: 5"
解像度: 720 × 1280
メモリ: 3 GB
ストレージ: 32 GB（TFカードで最大256 GBまで拡張可能）
入力: 5V 1A

備考

• 製品はポータブル発生器YSDEN-R500と口腔内センサーYSDEN-DR535の組合せ構成で提示（代替としてYSDEN-DR550を選択可能）。
• 携帯用途の歯科用として設計され、野外作業や可搬性を必要とする臨床使用に適しています。

仕様 / 技術仕様

• 型式: YSDEN-R500 + YSDEN-DR535（オプション YSDEN-DR550）
• ブランド: YSENMED
• 管電圧: 60 KV
• 管電流: 2.0 mA
• 露出時間: 0.1–2.0 s
• 周波数: 30 KHz
• 定格出力: 120 VA
• バッテリー: DC 1550 mAh（約〜200枚/充電）
• 管焦点: 0.4 mm（マイクロフォーカス）
• 皮膚-コーン距離: 150 mm
• 総重量: 4.0 kg
• パッケージ寸法: 422 × 195 × 370 mm
• センサータイプ: APS CMOS、CsI直接成長シンチレータ、ピクセルサイズ20 μm、IP68
• センサーインターフェース: USB 2.0（高感度）
• 対応システム: Windows 7以降（32/64ビット）
