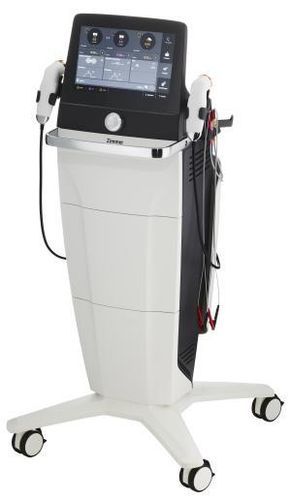

電気刺激装置 PhySys

超音波治療器TENS2チャンネル

概要
PhySysは、電気療法と治療用超音波を一体化した人間工学に基づく治療システムです。3つの独立した治療チャンネルを備え、超音波と電気刺激の同時適用が可能で、理学療法クリニックやリハビリテーションセンターでの治療の柔軟性と作業効率を高めます。

適応領域

• • 疼痛管理：急性、亜急性、慢性の状態
  • 筋刺激および筋再教育
  • 局所循環および組織再生の改善
  • 瘢痕および軟部組織の治癒
  • 滑液包炎、腱炎、上顆障害の治療
  • イオントフォレーシスおよびフォノフォレーシスの適用

超音波と電気療法の組合せ

• 電気療法：27種類の波形を備えた2つの独立チャンネル（Interference、TENS、Diadynamic、Galvanic、Microcurrent、High Volt、IG等を含む）
• 超音波：1 & 3 MHz、連続またはパルスモード（0–3 W/cm²）
• 治療チャンネル：3（電気療法用2、超音波用1）
• 同時運用：超音波と電気刺激の組み合わせ治療が可能
• 表示：12.4インチ カラータッチスクリーン
• オプション：マッサージ効果付き真空ユニット（Vaco）
• メモリ：120以上の治療プログラムおよびお気に入りスロット

画像ギャラリー（代表例）

• PhySysの正面・側面および構成部品（アプリケータ、電極ホルダー、引き出し、アクセサリ）を示す臨床・機器画像

技術仕様

• 電源 PhySys：100–240 V~ / 50/60 Hz、220 V~ / 60 Hz
• 消費電力 PhySys：最大 150 VA
• 消費電力 Vaco：最大 60 VA
• 保護等級：I
• ヒューズ：2 × T 2.0 A L, 250 V
• 適用部：Type BF
• 超音波：周波数：1 および 3 MHz；チャンネル数：1；モード：連続およびパルス；デューティサイクル：5%、10%、20%、33%、50%、80%；パルス周波数：16 Hz、48 Hz、100 Hz；強度：連続 0–2 W/cm²、パルス 0–3 W/cm²；接触面積：大・小のアプリケータ接触面（アプリケータ毎に指定）
• 電気療法：チャンネル数：2（出力とパラメータが完全に独立）、並列または交互；2チャネル同期；電流制御モード：CC または CV；27種類の波形（Interference、TENS、Diadynamic、Galvanic、Microcurrent、High Volt、IGを含む）
• 真空（カラムと組み合わせ時のみ）：最大作動圧力：500 mBar；廃液容器：140 ml；アプリケーション設定調整可能；真空強度はタッチスクリーンで制御；動作モード：連続またはパルス
• 寸法 PhySys：H 118 × W 35 × D 35 cm
• 重量：カラムとVacoユニット搭載時のPh ySys：26 kg
