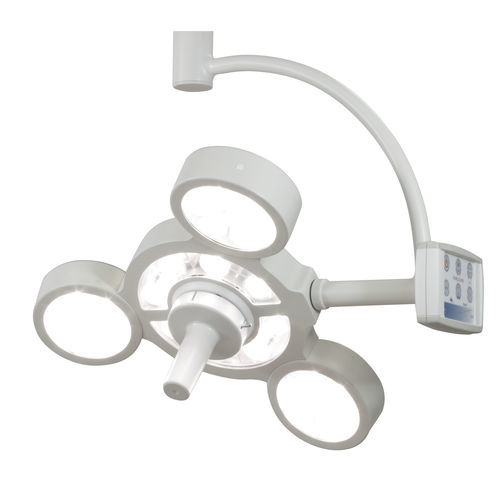

Foco cirúrgico de LED

de tetomóvelde parede

Visão geral
STARLED3 NX é uma lâmpada cirúrgica LED que fornece luz fria, alto índice de reprodução de cor, longa vida útil e baixo consumo de energia. É adequada para salas de operação e diversas aplicações clínicas, incluindo diagnóstico, odontologia, ginecologia, dermatologia, medicina geral e cirurgia minimamente invasiva. A lâmpada pode ser fornecida com monitor e com câmera FHD ou 4K integrada no cabo central ou montada em braço separado.

Configurações disponíveis

• Montagem no teto (cúpula única, dupla ou combinada com SOLED15, SOLED15-F e ACEMSO15F)
• Montagem na parede
• Montagem em carrinho (bateria ABPS sob consulta)
• Combinação com monitor e/ou câmera de vídeo

Design e usabilidade
STARLED3 NX é composta por três refletores que produzem um cone de luz homogéneo e intenso, focalizável através do painel de controlo. A lâmpada é compacta, ergonómica, fácil de posicionar e compatível com fluxos laminares na sala de operação. A função ENDO permite o uso em endoscopia e procedimentos minimamente invasivos. A pega é removível e esterilizável; as superfícies são concebidas para fácil limpeza.

Painel de controlo I-SENSE
O painel I-SENSE (versões STANDARD e v2016) é ergonómico e fácil de limpar. Com um simples toque controla as funções principais:

• ON/OFF
• Regulação da intensidade luminosa
• DoF – Depth of Field para iluminação em profundidade
• ENDO – luz para endoscopia (cirurgia minimamente invasiva)
• SIZE – ajuste do diâmetro do spot para focar a área operatória
• SYNC (opcional) – sincroniza os controlos de lâmpadas combinadas (ex.: STARLED3 NX dupla / STARLED5 NX)

ABPS – Sistema de alimentação por bateria recarregável (carrinho)
ABPS é um sistema de bateria recarregável conforme ao MDR 2017/745 que permite à STARLED3 NX alternar automaticamente da alimentação de rede para a bateria, fornecendo uma unidade móvel de alto desempenho. Recarrega através de um carregador automático, não requer manutenção específica e a autonomia depende do modelo de bateria. O compartimento da bateria integrado no carrinho tem dimensões 560 x 560 x 340 mm. Um painel de controlo no carrinho apresenta carga residual, tipo de alimentação e estado de carga.

Câmaras
STARLED3 NX pode ser fornecida com câmaras integradas (no cabo) ou montadas num braço separado. As câmaras destinam-se a documentação, consulta intraoperatória, formação e transmissão de imagens do bloco operatório. Módulos disponíveis:

• AC4K – 1/2.5" Exmor R CMOS ~8,5 MP efetivos (4K), 16:9, zoom ótico 20x + zoom digital 12x, exposição automática e saídas multi-formato (Full HD a 4K)
• ACFHD – 1/3" HD CMOS ~2 MP efetivos, 16:9, zoom ótico 10x + zoom digital 12x, autofoco e controlo AE, saídas multi-formato (720p/1080p)

Monitor
A lâmpada pode ser fornecida com um monitor cirúrgico opcional para visualização das imagens da câmara e do sistema de iluminação. Os monitores são leves, compactos e otimizados para nitidez de imagem e precisão de cores em ambiente cirúrgico.

Vantagens / características da tecnologia LED

• Alta intensidade luminosa
• Feixe sem infravermelhos (IR)
• Temperatura de cor variável (CCT)
• Elevado Índice de Reprodução de Cor (CRI)
• Feixe de luz focalizável
• Longa vida útil e baixo consumo

Especificações técnicas

• Tipo: lâmpada LED para cirurgia
• Modelo: STARLED3 NX
• Marca: ACEM
• Tipo de luz: LED, luz fria, feixe sem IR
• Sistema ótico: três refletores que produzem um cone de luz homogéneo, intenso e focalizável
• Funções ajustáveis: intensidade, Depth of Field (DoF), ENDO (iluminação endoscópica), SIZE (tamanho do spot), focalização do feixe
• Painel de controlo: I-SENSE (STANDARD e v2016)
• Configurações: teto, parede, carrinho; cúpula simples ou dupla; combinável com SOLED15 / SOLED15-F / ACEMSO15F
• Opção bateria: sistema ABPS recarregável em carrinho (comutação automática rede/bateria); compartimento bateria 560 x 560 x 340 mm; autonomia conforme modelo de bateria
• Opções de câmara: FHD ou 4K integrada no cabo ou em braço separado (AC4K, ACFHD)
• Monitor: monitor cirúrgico opcional para visualização e integração
• Aplicações: sala de operação, diagnóstico, odontologia, ginecologia, dermatologia, medicina geral, cirurgia menor e cirurgia minimamente invasiva
• Valores típicos: CCT 4.500 K; CRI 95; iluminância máx. até 130.000 LUX (160.000 LUX opcional); consumo indicativo 69 W; vida útil dos LEDs aprox. 50.000 horas
