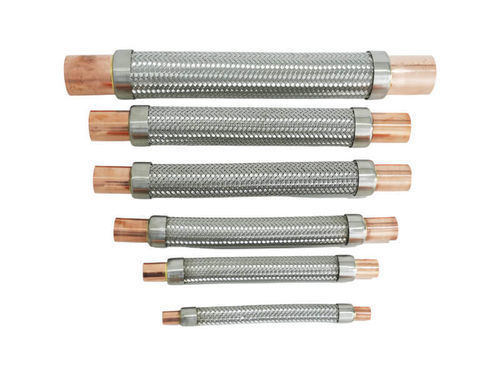

Conector antivibração SF series

para bomba de vácuopara compressorflexível

Visão geral do produto
O amortecedor de vibrações é composto por uma mangueira interna corrugada em aço inoxidável, uma camada externa de reforço trançado em aço inoxidável e conexões finais metálicas. Esta construção flexível permite acomodar movimentos limitados gerados na partida do equipamento e durante a operação, mantendo a conexão estanque com a tubulação. Projetado para instalação entre compressores, bombas de vácuo ou outros equipamentos que geram vibração e sistemas de tubulação rígida.

Especificações

• Mangueira corrugada: aço inoxidável SUS 316L
• Reforço trançado: aço inoxidável SUS 304
• Extremidades do tubo de conexão: cobre TP2 (para brasagem)
• Proporciona flexibilidade e amortecimento de vibrações
• Alta resistência à pressão adequada para aplicações em tubulações
• Reduz a transmissão de vibração e ruído
• Protege tubulações rígidas e componentes conectados contra tensões mecânicas cíclicas
• Extremidades em cobre TP2 facilitam a conexão por brasagem
• Adequado para conexões de sucção e descarga de compressores
• Materiais alternativos e configurações de conexão disponíveis sob consulta

Modelos
Modelo | Tamanho (inch) | Tamanho (mm) | Pressão de serviço (psig) | Pressão de ruptura (psig)
SF-1A | 1/4" | 6.35 | 650 | 3250
SF-1 | 3/8" | 9.52 | 650 | 3250
SF-2 | 1/2" | 12.7 | 650 | 3250
SF-3 | 5/8" | 15.88 | 650 | 3250
SF-4 | 3/4" | 19.05 | 650 | 3250
SF-5 | 7/8" | 22.23 | 650 | 3250
SF-6A | 1" | 25.4 | 650 | 3250
SF-6 | 1-1/8" | 28.58 | 650 | 3250
SF-7 | 1-3/8" | 34.93 | 650 | 3250
SF-8 | 1-5/8" | 41.28 | 650 | 3250
SF-9 | 2-1/8" | 53.98 | 650 | 3250
SF-10 | 2-5/8" | 66.68 | 460 | 2300
SF-11 | 3-1/8" | 79.38 | 380 | 1900
SF-12 | 3-5/8" | 92.08 | 300 | 1500
SF-13 | 4-1/8" | 104.98 | 300 | 1500

Características técnicas

• Material da mangueira interna corrugada: aço inoxidável SUS 316L
• Reforço trançado externo: aço inoxidável SUS 304
• Extremidades do tubo de conexão: cobre TP2 (para brasagem)
• Projetado para absorver vibrações e reduzir a transmissão de ruído para tubulações rígidas
• Protege componentes conectados contra esforços mecânicos repetidos
• Aplicável a conexões de sucção e descarga de compressores
• Pressões de trabalho e de ruptura variam por modelo (ver tabela Modelos)
• Várias dimensões de modelo disponíveis (SF-1A até SF-13)
• Materiais alternativos e configurações de conexão disponíveis mediante solicitação
