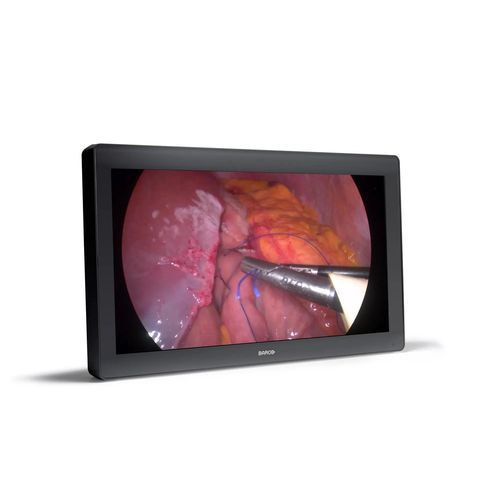

Monitor médico MDFC-8232 3xB

cirúrgicopara sala de cirurgiapara endoscopia

Breve descrição

• Monitor cirúrgico próximo ao paciente de 31,1" para imagem 2D/3D em endoscopia e microscopia — MDFC-8232 3xB (4K/UHD, 3D).

Principais características

• Projetado para câmeras endoscópicas 3D UHD / FHD; compatível com espaços de cor BT.2020 & BT.709
• E/S configuráveis: 12G-SDI / HDMI / DisplayPort / 3G-SDI
• Kit ergonômico com proteção ocular 3D substituível e estrutura leve para visualização multiusuário
• Frontal em vidro grau médico, resistente a riscos e fácil de desinfetar; tampa de conector encaixável e bloqueável
• Processamento de vídeo com latência quase zero otimizado para coordenação mão-olho
• Amplo gamut de cores com calibração avançada (ITU-709, DCI-P3, BT.2020)

Descrição

• Monitor próximo ao paciente de 31 polegadas destinado a ambientes cirúrgicos modernos que exigem reprodução precisa de cores e imagens de baixa latência.
• Processamento de vídeo proprietário e calibração avançada combinados com um LCD de amplo gamut produzem imagens detalhadas e precisas com artefatos mínimos. Em modo 2D, o painel oferece resolução quatro vezes maior que o FHD para representação UHD detalhada da anatomia.
• Em modo 3D, o kit ergonômico fornecido (estrutura + proteção ocular 3D substituível) permite que vários usuários visualizem o mesmo conteúdo FHD com percepção de profundidade consistente em diferentes ângulos e distâncias de visualização.
• Disponível em DP/HDMI (MDFC-8232 3HB) ou DP/SDI (MDFC-8232 3SB); compatível com formatos de vídeo 2D e 3D comuns de microscópios e sistemas laparoscópicos.
• A frente em vidro integral minimiza reflexos e é fácil de limpar e desinfetar; montagem VESA-100 suporta braços cirúrgicos e articulações com mola.
• A variante MDFC-8232 3HB é otimizada para imagens em movimento e vídeo; suporte limitado a formatos entrelaçados estáticos. Para suporte completo de entrelaçamento, são recomendadas variantes 12G — consulte o guia do usuário para timings suportados.
• Versão com gabinete branco disponível sob pedido.

Recursos (alto nível)

• Processamento de vídeo otimizado para baixa latência e redução de ruído
• Picture-in-Picture, Picture-by-Picture, espelhamento de imagem e rotação
• Modo failover e clonagem de tela na saída DVI (2D: clone de display; 3D: OSD seleção vista E/D)
• Entrada FHD escalada para UHD; aceita sinais legados
• Saída de alimentação DC e cobertura de cabos

Especificações
Tecnologia de tela: TFT AM LCD / tecnologia IPS-PRO / retroiluminação LED
Tamanho ativo (diagonal): 789 mm (31,1")
Tamanho ativo (H x V): 698 x 368 mm
Aspect ratio: 17:9 / 16:9
Resolução: 4K / 2K (4096 x 2160) / UHD (3840 x 2160)
Pitch de pixel: 0,1704 mm
Suporte de cor: 1.073 milhões (10-bit)
Gama de cores: Nativo: 92% DCI-P3 / 105% Adobe
Calibração de cor: ITU-709, DCI-P3, BT.2020, BT.709
Ângulo de visualização: 178° Hor. / 178° Vert.
Luminância: Máx: 450 cd/m² (typ.); Espaço de cor nativo: 390 cd/m² valor calibrado padrão; @6500K: 360 cd/m² valor calibrado padrão
Taxa de contraste: 1300:1 (typ.)
Tempo de resposta (T on + T off): 20 ms (typ.)
Ponto branco: Nativo: 7200K; Calibrado: 5600K, 6500K, 9300K
Curva gama: 1.8, Video, 2.2, 2.4, DICOM
Distância de visualização 3D: Ótima: 1500 mm; Mínima: 686 mm
Ângulo vertical de visão: @ Distância mínima: 15° Cima/Baixo; @ Distância ótima: 8,0° Cima/Baixo (crosstalk < 7%)
Tipo de lente: Polarização circular: olho esquerdo em cima
Teclado: Teclado touch capacitivo de 7 teclas com interruptor membrana ativável/desativável
Entradas de vídeo (alto nível): Entradas 2D incluem múltiplas configurações DisplayPort, 12G-SDI (3840 x 2160 @60Hz, apenas 3SB), HDMI 2.0 (3840 x 2160 @60Hz, apenas 3HB), DVI para entrada FHD (upscalada para 4K). Entradas 3D incluem configurações dual DP/SDI/HDMI e 2x 3G-SDI (dual stream) para FHD.
Saídas de vídeo: 2x 3G-SDI (loop through de entrada 3G-SDI); 1x DVI (clone de tela 4K - downscale para 1080i/1080p)
Suporte multi-imagem: (apenas 2D) Picture-in-Picture, espelho de imagem e rotação, modo failover, clone de tela em DVI, entrada FHD upscalada para UHD
Controle remoto: Porta USB Tipo B para download de firmware & protocolo de controle
Fonte de alimentação externa: Entrada AC: 100 – 240 VAC / 47-63 Hz auto-switch; Saída DC: +24 VDC / 10 A
Saída de alimentação DC: Conector DC: +5V / 2A (também disponível em DVI, DP e portas USB)
Consumo de energia: Máximo: 168W (Max) / 24V ± 10% ; Desligado: ~1W
Dimensões (L x A x P): 778 x 473 x 93 mm / 30.6 x 18.6 x 3.6 in
Peso líquido: MDFC-8232 3Hx = 14.4 kg ; MDFC-8232 3Sx = 14.7 kg
Peso líquido embalado: 20 kg
Padrão de montagem: VESA 100x100 & 200x100 mm
Temperatura de operação: 0° C ~ 35° C
Temperatura de armazenamento: -20° C ~ 60° C
Umidade de operação: 10% ~ 90% R.H.
Umidade de armazenamento: 5% ~ 90% R.H.
Certificação e conformidade: ANSI/AAMI ES60601-1:2005/(R)2012; CSA CAN/CSA-C22.2 NO. 60601-1:14; IEC 60601-1 Edition 3.1 (2012); IEC 60601-1-2 (2014); FCC CFR 47 Part 15 Subpart B; GB17625.1-2012; GB4943.1-2011; GB/T9254-2008; CE, c-UL-us, DEMKO, CCC. Certificações: IP20 (IP45 apenas frontal). Conformidade ambiental: ROHS-3, REACH, WEEE.

Especificações técnicas

• Modelo: MDFC-8232 3xB
• Tela: 31,1" (789 mm), 4K / UHD (3840 x 2160) ou 4096 x 2160
• Suporte de cor: 10-bit (1.073 milhões)
• Gama de cores: 92% DCI-P3 (nativo) / 105% Adobe
• Luminância (máx): 450 cd/m² (typ.)
• Contraste: 1300:1 (typ.)
• I/O vídeo: DisplayPort, HDMI2.0 (3HB), 12G-SDI (3SB), 3G-SDI, DVI
• Energia: Fonte externa 100–240 VAC; Saída DC +24 VDC / 10 A
• Dimensões (L×A×P): 778 × 473 × 93 mm
• Peso líquido: ~14.4–14.7 kg
• Garantia: 3 anos
