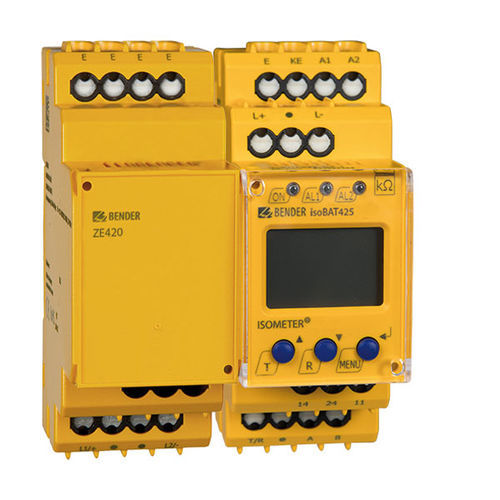

Monitoramento de teste de segurança elétrica ISOMETER® isoBAT425

para sistemas médicos ITautomáticocontínuo

Dispositivo de monitorização do isolamento para produção de baterias De acordo com a IEC 61557-8 Ecrã multifunções Localização de localização de falhas (L+ ou L-) Baterias até 400 V DC Este ISOMETER® destina-se a monitorizar a resistência de isolamento, bem como a tensão de uma bateria durante a sua montagem a partir de células de bateria individuais. O ISOMETER® monitoriza a resistência de isolamento das baterias com tensões nominais do sistema de 0...400 V CC. A capacidade máxima de fuga Ce do sistema admissível é de 1 μF. Os valores medidos resultantes permitem diagnosticar o tipo e a localização da falha de isolamento. A fim de cumprir os requisitos das normas aplicáveis, devem ser feitas definições personalizadas de parâmetros no equipamento, a fim de o adaptar ao equipamento local e às condições de funcionamento. É favor ter em conta os limites da área de aplicação indicada nas especificações técnicas Monitorização da resistência do isolamento RF à terra Monitorização da tensão da bateria Un entre os terminais L+ e L- Medição das tensões UL+e e UL-e dos terminais L+ e L- à terra Determinação da localização da falha (%), ou seja, a distribuição da resistência de isolamento RF entre os terminais L+ e L- Monitorização e ajuste automático da capacidade de fuga do sistema até 1 μF Monitorização contínua da ligação dos terminais L+, L- e E Atraso de arranque seleccionável, atraso de resposta e atraso na libertação Dois intervalos de valores de resposta ajustáveis separadamente de 10 kΩ ...5 MΩ (alarme 1, alarme 2)
