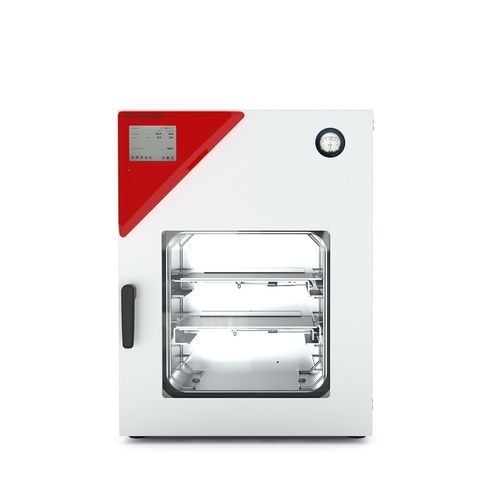

Forno a vácuo VDL 56

de secagemde laboratóriode bancada

Descrição do produto
As câmaras de secagem a vácuo de segurança da série VDL da BINDER garantem máxima proteção ao secar solventes orgânicos inflamáveis. Unidade protegida contra explosões, classificada segundo a diretiva ATEX 2014/34/UE: EX II 2/3/- G IIB T3 Gb/Gc/- X.

Vantagens

• Secagem rápida e suave para componentes sensíveis
• Transferência de calor otimizada através de grandes placas condutoras
• Funcionamento seguro com conceito de segurança conforme ATEX
• Opcional: sistema modular completo com bomba de vácuo e armário para bomba

Características importantes

• Faixa de temperatura: ambiente +9 °C até +110 °C
• Classificação ATEX: EX II 2/3/- G IIB T3 Gb/Gc/- X
• Controlador touchscreen intuitivo com visualização gráfica de pressão e temperatura
• Monitorização de secagem programada com ventilação automática no fim do processo
• Registador de dados interno; valores exportáveis em formato aberto via USB
• Dispositivo de controlo de pressão para liberação de aquecimento a partir de < 100 mbar
• 2 prateleiras expansíveis em alumínio, posicionáveis (std. 2 / máx. 5)
• Ligação de ventilação universal para ar ambiente ou gás inerte
• Entrada universal DN 16 para sensores externos ou passagens de cabos
• Painel de vidro de segurança montado em mola com proteção contra estilhaços e grande janela de visualização
• Interface de computador: Ethernet

Dados (seleção)
Número do artigo: 9630-0010 | 9630-0014
Designação: VDL056-230V | VDL056-120V
Opção de modelo: Standard

Dados de desempenho — Temperatura (seleção)
Faixa de temperatura: +9 °C acima da ambiente até 110 °C
Uniformidade de temperatura a 100 °C: 1,2 ± K
Flutuação de temperatura a 100 °C: 0,1 ± K
Tempo de aquecimento até 100 °C: 140 min

Dados de vácuo (seleção)
Taxa de fuga: 0,01 bar/h
Flutuação de pressão a 50 mbar: 1 ± mbar
Flutuação de pressão a 400 mbar: 70 ± mbar

Dados elétricos (seleção)
Tensão nominal: 200...230 V (9630-0010) | 100...120 V (9630-0014)
Frequência: 50/60 Hz
Potência nominal: 1,4 kW
Fusível da unidade: 8,0 A (200...230 V) | 16,0 A (100...120 V)
Fase: 1~

Conexões
Conexão de vácuo com flange pequena: DN 16
Porta de acesso de medição com flange pequena: DN 16

Dimensões e pesos (seleção)
Volume interior: 55 L
Peso líquido (vazio): 104 kg
Carga por prateleira: 20 kg
Carga total permitida: 60 kg
Distância à parede traseira / lateral: 100 mm / 70 mm

Gabinete & dimensões internas
Gabinete (L x A x P líquido): 638 x 815 x 461 mm
Interior (L x A x P): 400 x 400 x 343 mm
Portas: 1

Dados ambientais
Nível de pressão sonora: 40 dB(A)
Consumo de energia a 100 °C: 180 Wh/h

Equipamentos
Número de prateleiras (std./máx.): 2 / 5

Opções & acessórios

• Prateleiras em alumínio ou aço inox
• Junta da porta FKM (sem silicone)
• Bomba de vácuo VP5 EX (ATEX)
• Armário para bombas VDL 56 com VP5 EX
• Saída analógica 4–20 mA para temperatura
• Medida de temperatura da amostra (Pt100)
• Certificados de calibração (temperatura, pressão)
• Contratos de manutenção

Especificações técnicas (resumo)

• Modelo comercial: VDL 56
• Série: VDL (unidade ATEX para solventes inflamáveis)
• Volume: 55 L
• Faixa de temperatura: ambiente +9 °C a +110 °C
• Potência nominal: 1,4 kW
• Peso líquido: 104 kg
• Conexão de vácuo: DN 16
• Registador de dados interno (USB); interface Ethernet
• ATEX: EX II 2/3/- G IIB T3 Gb/Gc/- X
