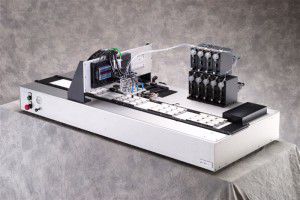

O transporte CDS1010 dispensa o sistema opera-se coloc partes em um transporte onde sejam posicionadas automaticamente sob os distribuidores de BioDot. As peças terminadas são emitidas então a uma área do offload no transporte. As posições dos distribuidores são programáveis nos machados de Y e de Z.
Características de produto
Corra através de dispositivos/dispensar da gota
Para aplicações distribuidoras da gota, as peças são carregadas em páletes feitas sob encomenda para controlar o posicionamento
Cada pálete tem os guias de referência que são usados para manter a peça em alinhamento durante o processo distribuidor
Os dispositivos múltiplos são dispensados em simultaneamente
Os sensores da presença da gota podem igualmente ser incorporados com as peças da rejeição da marca da tinta
Fluxo/linha laterais dispensar
Para a linha dispensar o transporte opera-se na modalidade contínua
Um sensor ótico detecta quando uma carcaça está em posição para dispensar e provoca os distribuidores para atear fogo
Um sistema do guia posiciona a carcaça sob os distribuidores para o alinhamento no Y-axis
Especificações gerais
Velocidade do transporte
Até 20 por segundo do cm
Movimento da plataforma
X-Movimento: Transporte controlado
Y-Movimento: Motor deslizante
Z-Movimento: Motor deslizante
Controle de programação
Dimensões
137 x 56 x 61 cm (54 x 22 x 24 dentro)
Exigências de poder
110/220 de VAC; 50-60 hertz
---
