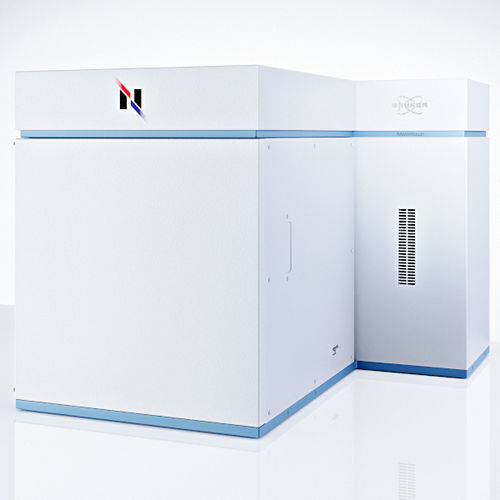

Microscópio Raman RAMANtouch

para ciências da vidapara biotecnologiapara pesquisa

Visão geral do produto: O RAMANtouch é um microscópio Raman confocal avançado que oferece a imagem Raman de alta qualidade mais rápida do mundo usando tecnologia de varredura a laser patenteada. Destaques: - A tecnologia da Nanophoton usa iluminação a laser em forma de linha e um CCD bidimensional para capturar 400 espectros em uma única exposição. - A varredura a laser via scanners de galvanômetro permite uma imagem Raman rápida e precisa de centenas de milhares de pixels em minutos, sem necessidade de EMCCD. Características principais: - Imagem Raman de ultra alta velocidade - Alta resolução espectral e espacial - Hardware completamente automatizado - Análise poderosa para imagens Raman 2D/3D - Auto-calibração e auto-alinhamento Varredura a laser via galvanômetros: - Método de varredura inovador usando um espelho galvanométrico que permite que o feixe de laser varra sob a lente objetiva sem mover a platina da amostra. - O feixe de laser incide perpendicularmente ao plano de observação, permitindo modos de medição especiais: - Varredura de linha a laser: Alta resolução espectral e espacial na velocidade e precisão máximas. - Varredura de ponto: Imagens de visão rápida medindo apenas áreas com contraste espectral Raman. - Medição AreaFlash: Ilumina a linha de laser Raman através do campo de visão para criar um espectro médio da área completa para medições ultra rápidas. Modos de medição: - Modo de linha a laser: - Imagem Raman ultra rápida por iluminação em linha - Linha de laser homogênea e sem deformações em todo o campo de visão - Não é necessário emCCD - Modo de ponto a laser: - Ponto de foco perfeito mesmo na borda do campo de visão - Centenas de vezes mais rápido que uma platina motorizada - Precisão de posicionamento de até 10 nm Imagem Raman 3D: - As ópticas confocais permitem uma análise Raman não destrutiva dentro de uma amostra, permitindo imagens Raman 3D de amostras transparentes. - A iluminação em linha e a platina de alta precisão proporcionam velocidade e qualidade incomparáveis para a imagem 3D, revelando a estrutura interna e a distribuição de componentes. - Exemplo: Raman detecta dentro de uma fibra transparente (Amostra: Revestimento PE bicomponente e fibra central PET, Tempo de aquisição: 20~30 min, Pontos amarelos: TiO2). Benefícios: - A imagem Raman de perfil de profundidade no plano XZ permite uma análise não destrutiva, como o exame de filmes multicamadas. - A lente objetiva de imersão em óleo melhora a resolução espacial, detectando camadas ultra finas tão finas quanto 250 nm. - A microscopia Raman fornece informações essenciais sobre a identificação de compostos orgânicos/inorgânicos e polimorfismo cristalino, com resolução espacial submicrométrica e capacidade de analisar amostras em ambientes aquosos. Aplicações: - Pesquisa e fabricação de baterias: Avaliação da estabilidade dos eletrodos e eficácia do aglutinante para otimização de desempenho. - Silício e semicondutores: Detecção de defeitos, otimização de fabricação e melhoria de desempenho. - Ciências da vida: Diagnóstico de doenças, estudo de biomoléculas, compreensão de processos celulares e análise estrutural de amostras biológicas. - Produtos farmacêuticos: Monitoramento de formulações, avaliação da qualidade do produto e análise da distribuição de ingredientes. - Minerais e inorgânicos: Estrutura cristalina, identificação de fases, composição e análise de defeitos. - Materiais de nano carbono: Análise de qualidade de grafeno, caracterização de nanotubos de carbono para eletrônicos. - Polímeros e plásticos: Análise e caracterização de materiais, grau de cura e avaliação da distribuição de resinas. - Alimentos e bebidas: Controle de qualidade, detecção de contaminantes, análise de nutrientes e compreensão da composição dos alimentos. Depoimentos: - Dr. Yong-Woon Lim, Samsung Display, Coreia: RAMANtouch permite análise de defeitos em tempo real na produção de displays, permitindo identificação precisa de defeitos e melhoria proativa de processos. - Professor Dr. Yong-Moon Lee, Universidade Nacional de Chungbuk, Coreia: RAMANtouch oferece mapeamento de grandes áreas e controle preciso de potência, facilitando pesquisas avançadas em amostras biológicas e farmacêuticas. Especificações: - Resolução espacial: 350 nm em X, 500 nm em Y; 1 µm em Z - Lentes objetivas: 5x, 10x, 20x, 50x, 100x - Resolução espectral: <0.9 cm⁻¹ (depende da grade, até 3 grades disponíveis) - Detalhes da platina: Platina motorizada XYZ 30 × 30 × 35 mm - Calibração: Auto-calibração baseada em lâmpada padrão e amostra - Alinhamento: Auto-alinhamento do caminho óptico - Segurança do laser: Porta de segurança do laser de classe I com intertravamento
