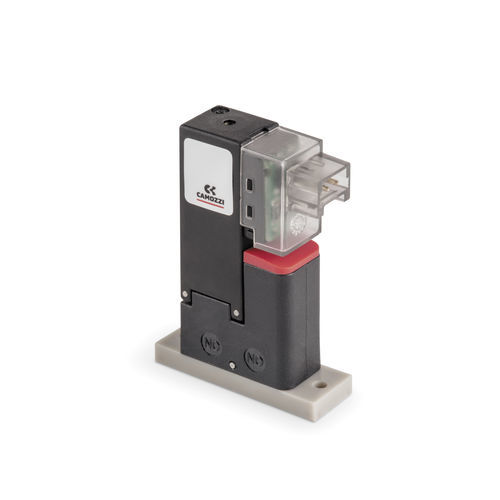

Válvula com solenoide Serie KDV

para o setor médicogás-liquidode separação do fluido

2/2 vias - Normalmente Fechado (NF) 2/2 vias - Normalmente Aberto (NA) 3/2 vias - Universal (UNI) As válvulas da Série KDV são válvulas solenóides concebidas para controlar meios críticos, tais como líquidos ou gases agressivos e de elevada pureza ou fluidos termossensíveis. Estas válvulas impedem que o meio controlado interaja com a parte mecânica interna da válvula. Os orifícios são abertos ou fechados por um elemento de separação sobre o qual actua um mecanismo movido por um atuador solenoide. Para escolher o modelo mais adequado para uma aplicação específica, verifique a compatibilidade química do fluido com os materiais disponíveis do corpo e das vedações. CARACTERÍSTICAS TÉCNICAS Função - 2/2 NF - 2/2 NA - 3/2 NF - 3/2 NA - 3/2 UNI Funcionamento - ação direta com membrana de separação de fluidos Ligações pneumáticas - flangeadas para base ou coletor Diâmetro do orifício - 0,8 ... 1,3 mm Coeficiente de caudal kv (l/min) - 0,2 ... 0.4 Pressão de trabalho - -0,95 ... 2,0 bar Temperatura de funcionamento - 0 ÷ 50 °C (FKM/EPDM) / 10 ÷ 50 °C (FFKM) Fluido - líquidos inertes ou corrosivos e gases compatíveis com os materiais em contacto Tempo de resposta - ON ≤20 ms - OFF ≤20 ms Instalação - em qualquer posição MATERIAIS EM CONTACTO COM O FLUIDO Corpo - PEEK Vedantes - FKM - EPDM - FFKM CARACTERÍSTICAS ELÉCTRICAS - Tensão - 6 ... 24 V DC - outras tensões a pedido Tolerância de tensão - ±5% Consumo de energia - 4/1 W Ciclo de funcionamento - ED 100% Ligação eléctrica - conetor mod. 121-8... - cabos de 300 mm Classe de proteção - IP40 com conetor
