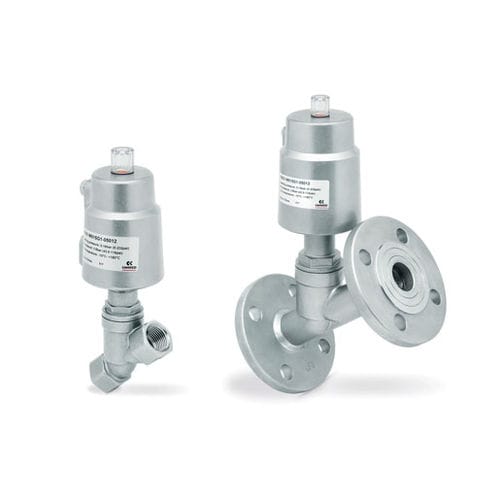

Válvula de gás Series ASX

em aço inoxidávelde fluxo elevado

2/2 vias - Normalmente Fechado (NF) e Normalmente Aberto (NA) 2/2 vias - Duplo Efeito (DA) As válvulas de assento angular estão disponíveis em diferentes versões no que respeita ao diâmetro nominal, ao tipo de fluido e às ligações ao processo. São capazes de gerir meios corrosivos ou que contenham partículas sólidas em suspensão e podem ser utilizadas em aplicações com temperaturas de funcionamento elevadas. O funcionamento é determinado pelo acionamento pneumático de um atuador de pistão guiado de simples efeito com retorno por mola. Existem também modelos disponíveis com actuadores de duplo efeito, sem mola. Para meios líquidos, recomendamos os modelos com direção de fluxo sob a sede. Para gás ou vapor, recomendamos os modelos com direção de fluxo acima da sede. CARACTERÍSTICAS TÉCNICAS - Função - 2/2 NF - 2/2 NA - 2/2 Duplo Efeito Funcionamento - pneumático, tipo gatilho Ligações pneumáticas - 1/4 ... 4" com roscas BSP/BSPT/NPT, flangeadas, extremidades de soldadura, tri-clamp Diâmetro nominal - DN8 ... DN100 Coeficiente de caudal Kv (m³/h) - 2,2 ... 132 Pressão de trabalho - 0 ÷ 2 ... 16 bar Temperatura de funcionamento - -10 ÷ 180 °C (vedações standard) / 25 ÷ 220 °C (vedações de alta temperatura) Fluido - água, ar, vapor, líquidos e gases inertes ou corrosivos (compatíveis com os materiais em contacto) Viscosidade - 600 cSt. Máximo Instalação - em qualquer posição MATERIAIS EM CONTACTO COM O FLUIDO - CORPO Corpo - aço inoxidável 316 (DN8 ÷ DN80) / aço inoxidável 304 (DN100) Juntas de vedação - PTFE Peças internas - aço inoxidável 316 ESPECIFICAÇÕES ACTUADOR PNEUMÁTICO - Dimensões do atuador - Ø40 - Ø50 - Ø63 - Ø90 - Ø125 mm Material do atuador - aço inoxidável 304 / alumínio (apenas para Ø125 mm) Material do pistão - alumínio
