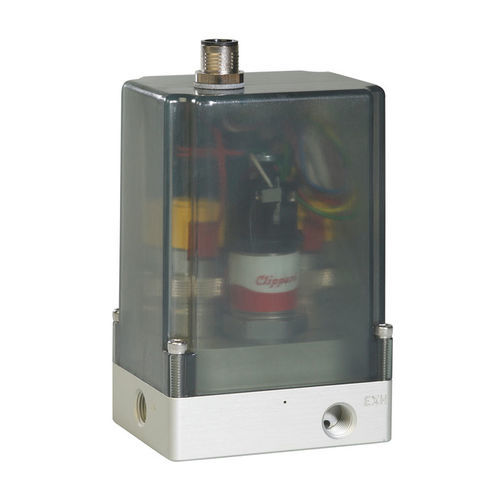

Unidade de controle de pressão CHP

médico-hospitalarde processoeletrônico

O Cordis utiliza um microcontrolador, um sensor de pressão integrado e duas válvulas electrónicas Clippard. A válvula de entrada está ligada à pressão de alimentação moderadamente regulada e a válvula de escape está ligada a uma porta que liberta o excesso de pressão para a atmosfera. Assim que um comando é aumentado, a válvula de entrada abre-se para permitir que a pressão de alimentação passe sobre o elemento sensor que fornece um feedback ativo ao microcontrolador para satisfazer o ponto de regulação no processo. Se, em qualquer momento, o sensor detetar um valor superior ao ponto de regulação, a válvula de escape abre-se de forma modulada para libertar o excesso de pressão, de modo a manter uma pressão de controlo estável e precisa no processo. Controlo linear suave Feedback integrado de sensor interno ou externo Aplicações estáticas Gamas de pressão e opções de montagem personalizáveis **NOTA** - Consulte a Clippard para obter faixas de calibração personalizadas arquivos 2D - Arquivos 2D Acessórios - Cabo de acionamento de 8 pinos, 6': CPCH-C1, Cabo serial de 3,3 VCC, 3': CPCH-C2, Suporte de montagem: CPCH-B2 Precisão - ±0,5% da escala total Consumo de corrente - <250 mA máx. Folha de dados - Folha de dados Filtragem - 40 microns (recomendado) Função - Normalmente Fechado Linearidade - ≤0,2% Máx. Histerese - ≤0,25% Máx. Entrada - 550 psig (38 bar) ≤500 psig (34,5 bar), 1100 psig (76 bar) ≥501 psig Meio - Gases limpos, secos e não corrosivos Atitude de montagem - Qualquer Instruções de funcionamento - Instruções de funcionamento Pressão de funcionamento - Vac. a 1.000 psig (69 bar) Faixa de temperatura operacional - 32 a 180°F (0 a 82°C) Brochura da Linha de Produtos - Controlos Electrónicos Cordis Índice de proteção - IP65 Resolução - ≤50 mV Tempo de resposta - <20 ms típico (dependente da aplicação) Tipo - Unidade alojada Peso (lbs.) - 1.0800
