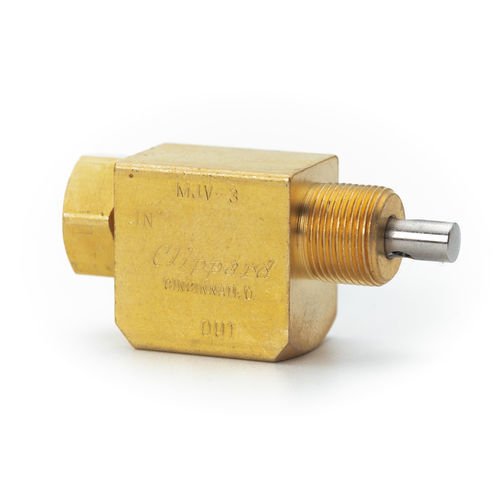

São válvulas de alto fluxo 1/8" NPT portadas de 2 vias, 3 vias e 4 vias que mudam seu caminho de fluxo quando a haste é pressionada ou liberada (retorno por mola). As válvulas de 2 e 3 vias são oferecidas nas versões normalmente fechada (não passando) ou normalmente aberta (passando). As válvulas de 4 vias são tipicamente usadas para controlar um cilindro de ar de dupla ação. Nas páginas 135 a 145 oferecemos uma ampla gama de atuadores de válvulas pneumáticos e mecânicos que funcionam com todas as válvulas de haste Clippard.
Médio: Ar, água, óleo ou outros fluidos compatíveis
Pressão de entrada: MJVO-2, MJVO-3, MJVO-4, MJV-4, MJV-4D: 150 psig máx;
MJV-2, MJV-3, MJVO-3C: 300 psig máx.
Curso da Haste: 1/8"; MJV-4: 3/16"
Force For Full Stem Travel: MJV-4D: 12 oz.; MJV-2C, MJVO-2C: 24 oz.; MJVO-2:
36 oz.; MJV-2, MJV-3, MJVO-3, MJVO-4: 38 oz. nominal.
Montagem: Rosca 15/32-32. Porcas e arruelas de pressão mobiladas. MJV-4 e MJV-4D
também têm dois orifícios de montagem de 0,201" de diâmetro no corpo da válvula. Versão de cartucho
inserções em um furo de 5/8" (0.625" ±0.001")
Materiais: Corpo em latão, vedações em nitrilo, haste e mola em aço inoxidável
- Projeto de poppet ou spool de alto fluxo
- MJV-2 ou MJV-3 são normalmente fechados (sem fluxo quando não acionados)
- MJVO-2 ou MJVO-3 são Normalmente Abertos (fluindo até serem acionados)
- As válvulas de cartucho (sufixo "-C") são projetadas para serem instaladas em um furo personalizado.
---
