Sistema de radiografia veterinária digital AHD-900

de mão

Visão geral do produto

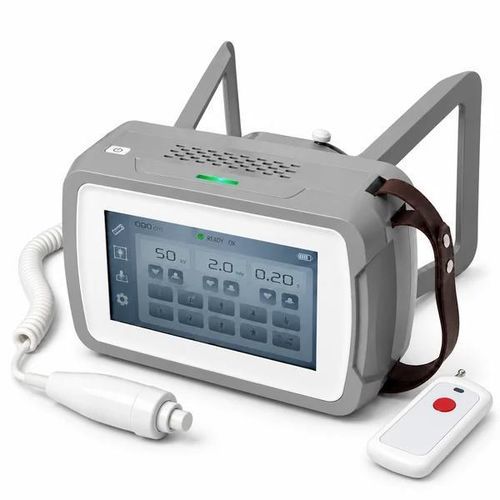

O AHD-900 é um sistema DR veterinário portátil que combina um gerador de raios X alimentado por bateria de 3,96 kg com um detector flat‑panel separado e com fio. Com até 900 W de potência (40–90 kV, 1–10 mA), ecrã tátil de 7 polegadas e colimador integrado, destina‑se a utilização clínica portátil, visitas ao domicílio e exames selecionados de membros em animais de maior porte.

Principais características

• Gerador alimentado por bateria (3,96 kg) para radiografia veterinária portátil.
• Potência máxima 900 W; tensão 40–90 kV (passo 1 kV); corrente 1–10 mA; tempo de exposição 0,1–2 s.
• Ecrã tátil de 7 polegadas (800 × 480) para ajuste de parâmetros e recuperação de predefinições.
• Luz de posicionamento integrada e colimador ajustável para alinhamento do campo.
• Detector DR com fio classe 17 × 17 polegadas: matriz 3072 × 3072, pitch 139 µm, conversão A/D de 16 bits.

Vantagens deste design compacto

• Gerador portátil: 3,96 kg, dimensões 221 × 153 × 261 mm para transporte fácil entre locais de exame.
• Controlo na unidade: selecione 40–90 kV, 1–10 mA e exposições de 0,1–2 s no ecrã tátil de 7 polegadas.
• Alinhamento de campo: luz de posicionamento integrada e colimador ajustável no invólucro da fonte.
• Captação digital: detector 17 × 17 polegadas com pitch 139 µm e conversão 16 bits para imagens de ampla gama dinâmica.

Design e portabilidade
Pegas duplas e uma estrutura compacta permitem ao operador transportar e posicionar o gerador junto ao paciente. A unidade funciona com bateria interna, pelo que não é necessário cabo de rede durante a exposição; o carregador aceita entrada de 100–240 VAC. É fornecida uma mala de transporte para armazenar gerador, detector, componentes da estação de trabalho e cabos.

Aplicações animais e definições de exame
O sistema destina‑se à radiografia veterinária para animais de companhia e a exames selecionados de membros em animais maiores. Casos de uso típicos:

• Cães e gatos — exames esqueléticos, membros, tórax e abdómen adaptados ao tamanho do paciente; clínicas de animais de companhia e emergências.
• Coelhos e roedores — exames esqueléticos e corporais para pequenos animais; clínicas de animais exóticos.
• Aves e répteis — projeções adequadas à espécie para esqueleto e corpo; cuidados aviários/exóticos.
• Cavalos e gado maior — projeções selecionadas de membros e extremidades distais para visitas de campo ou estábulo.
• Fauna selvagem (ex.: veados) — exames de membros conforme tamanho e acesso; resgate e atendimento em campo.

Configurações de exposição e posicionamento (no gerador)
O ecrã integrado 800 × 480 permite ajuste de parâmetros e seleção de predefinições. A tensão do tubo é selecionável de 40 a 90 kV (passo 1 kV), a corrente de 1 a 10 mA e o tempo de exposição de 0,1 a 2 s. Potência máxima 900 W (90 kV / 10 mA). O pacote inclui um interruptor manual de exposição e um comando remoto para disparo das exposições.

Aquisição de imagem digital e detector flat panel
O detector com fio oferece uma área de imagem nominal de 430 × 430 mm (classe 17 × 17 polegadas). Um sensor de silício amorfo com scintilador CsI capta a imagem numa matriz 3072 × 3072 (~9,4 Mpx) com pitch de 139 µm e conversão A/D de 16 bits. Interface GigE; consumo do detector 16 W. O intervalo exposição‑para‑visualização típico é aproximadamente 3–5 s, dependendo do detector, do software de aquisição e da estação de trabalho.

Aplicações clínicas e casos de uso
Adequado para radiografia de rotina e emergência em animais de companhia, imagem de membros e articulações equinas, ortopedia de fauna e fluxos de trabalho móveis em clínica quando é necessário gerador portátil e detector DR separado. Sistema para radiografias estáticas (não fluoroscopia).

Especificações

• Model: AHD-900
• Brand: Dawei Veterinary Medical
• Generator weight: 3.96 kg
• Generator dimensions: 221 × 153 × 261 mm (W × H × D)
• Maximum output: 900 W (90 kV / 10 mA)
• Exposure selection: 40–90 kV (1 kV steps); 1–10 mA; 0.1–2 s
• Operating frequency / focal spot: 40 kHz; 0.8 × 0.8 mm focal spot
• Display: 7‑inch touchscreen, 800 × 480
• Battery / charger: 42 V DC maximum battery supply; charger input 100–240 VAC, 50/60 Hz, 1.5 A
• Generator operating conditions: 10–40 °C; 30–75% RH; 700–1060 hPa
• Flat panel detector: Amorphous silicon sensor; CsI scintillator
• Detector matrix / pitch: 3072 × 3072; 139 µm pixel pitch
• Detector conversion / resolution: 16‑bit A/D; 3.6 lp/mm spatial resolution
• Nominal detector area: 430 × 430 mm (17 × 17‑inch class)
• Detector interface / consumption: Wired GigE; 16 W
• Detector dimensions / weight: 474.1 × 474.1 × 22.5 mm; 3.33 ±0.1 kg (excluding handle and cable)
• Detector adapter: Input 100–240 VAC; output 24 VDC, 60 W
• Detector operating / storage: 5–35 °C operating / −20–55 °C storage; 10–75% RH
• Exposure‑to‑display: approx. 3–5 s (dependent on detector, software and workstation)
• Supplied: generator, exposure hand switch, remote control, power adapter, flat panel detector, carrying case, operating documents (workstation, software license and optional accessories by quotation)
