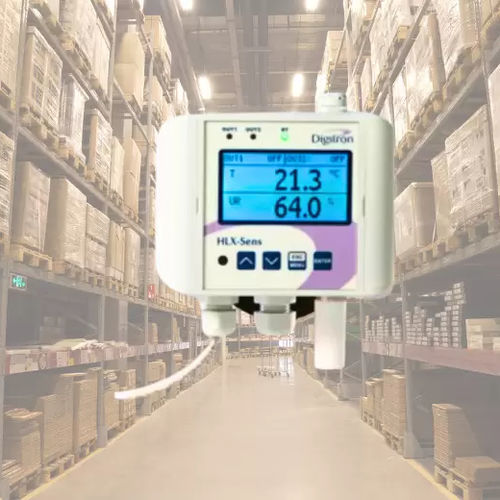

Sistema de monitoramento de temperatura HLX-SENS

de umidadepara a indústria farmacêuticapara análises ambientais

HLX Sens é uma nova linha de dispositivos industriais modernos que integra as funcionalidades de transmissores, displays, medidores e controladores. Graças às mais recentes tecnologias de miniaturização, esses dispositivos compactos estão equipados com duas entradas universais independentes, duas saídas binárias ou duas analógicas, bem como uma porta de comunicação RS-485 com protocolo Modbus. Dentro da gama HLX SENS, os modelos 200 e 400 estão equipados com um sensor integrado de temperatura e umidade relativa. Além de uma faixa de temperatura de operação excepcionalmente ampla (-30 ÷ +120 °C), eles também apresentam funções matemáticas que permitem transformar os valores medidos em outros, por exemplo, para calcular o ponto de orvalho, a soma ou a diferença de dois valores medidos. Um grande display integrado e sinais de saída permitem que as unidades HLX SENS sejam aplicadas em sistemas de controle. Existem inúmeras aplicações industriais onde HLX SENS pode atuar como um controlador autônomo. Ele também pode interagir com dispositivos mestres via protocolo Modbus, sendo parte de uma grande rede, o que o torna o dispositivo perfeito para sistemas de monitoramento distribuídos. Aplicações HLX-Sens - indústria de processamento de alimentos - automação HVAC de edifícios - armazéns, câmaras frias - estufas, criação - fábricas e produção - museus, arquivos, galerias - salas de servidores, salas climatizadas - estações meteorológicas Medição A principal funcionalidade do HLX SENS é realizar medições. Dependendo das necessidades e requisitos, este dispositivo compacto está equipado com sensores de temperatura e umidade de alta qualidade, precisos e estáveis e/ou entradas universais padrão para automação industrial. Graças ao seu equipamento, o dispositivo garante uma confiabilidade de medição muito alta. Ambas as versões de sondas, integradas e com fio, são feitas de aço inoxidável. Os sensores são protegidos por um filtro de PTFE ou de malha de aço inoxidável substituível. O tipo de filtro é adaptado a cada versão de sonda. Controle A reação correta de um controlador é desencadeada pela interpretação dos valores medidos, o que influencia o estado dos sinais de saída. Os usuários podem escolher entre saídas binárias e analógicas (corrente e tensão) para adaptar o modelo às necessidades de uma aplicação específica. Por esse motivo, o dispositivo é caracterizado por uma ampla gama de diferentes saídas e a possibilidade de usá-las em uma única unidade. Consequentemente, os medidores HLX SENS podem ser usados para controle digital ou proporcional, bem como para combinar ambas as funções em um único dispositivo. Comunicação No caso de redes de medição e controle mais avançadas, é necessária a comunicação entre dispositivos. Para tais aplicações, oferecemos a interface RS-485, que é padrão e suporta o protocolo Modbus RTU. O software gratuito S-Config é usado para funcionalidades de comunicação que facilitam a configuração remota do dispositivo sem a necessidade de usar um teclado local. Os valores medidos e os estados de saída são compartilhados no modo Slave. Essa funcionalidade é adequada para aplicações mais avançadas com sistemas de gerenciamento e visualização centralizados existentes ou necessários para dispositivos na linha HLX SENS. Uma ampla gama de possibilidades Graças à estrutura universal do dispositivo, é possível usar 1 ou 2 canais de medição independentes. O tipo mais comum, equipado com uma sonda (integrada ou com fio), mede a temperatura ou a temperatura e a umidade na área do sensor ou, no caso de sondas com fio, no sistema. Independentemente do acima, para um dispositivo de dois canais, o usuário pode conectar um sensor externo através de outra entrada de medição universal. Se não for necessário usar estruturas com sondas, ambas as entradas de medição do dispositivo podem ser usadas para conectar sensores externos instalados diretamente em sistemas industriais externos. Software de visualização e utilitário SimCorder Soft SimCorder Soft se comunica com dispositivos externos através da interface RS-485 com protocolo Modbus RTU e lê dados de medição dos dispositivos mencionados. Um computador pode ser conectado diretamente à rede de dispositivos ou via Internet. Neste último caso, é necessário um conversor Ethernet RS-485. Este software permite alertas acústicos e visuais (por exemplo, em caso de temperatura excessiva no refrigerador, umidade excessiva, fluxo insuficiente, etc.). O sistema pode ser configurado para que cada alerta acione uma resposta específica dos módulos de sinalização selecionados. Quaisquer alterações nas configurações do dispositivo e a leitura de medições são realizadas remotamente a partir de uma única estação. Notificação imediata Ao detectar estados de emergência, o SimCorder Soft, em suas versões Alarme ou Rede, gera mensagens de texto (é necessário um modem GSM externo) e e-mails relacionados ao mesmo, enviando-os para os números de telefone desejados (máx. 5 números) e endereços de e-mail. Isso permite uma intervenção imediata em situações como falhas do sistema ou exceder os parâmetros de medição permitidos. Monitoramento de qualquer lugar Um computador com SimCorder Soft instalado na versão Network SERVER pode compartilhar dados registrados e informações do sistema, como estados de emergência, via Internet. Os dados podem ser visualizados como tabelas ou diagramas, ou exportados em diferentes formatos de arquivo para um computador com a versão Network TERMINAL instalada. A versão Network TERMINAL também permite imprimir relatórios com base nos dados mencionados. Todo o sistema pode ser acessado de qualquer lugar, a qualquer momento. S-Config 2 S-Config 2 é um software gratuito usado para configurar dispositivos na linha HLX Sens. O software é usado para a detecção simultânea de dispositivos em várias redes Modbus RTU e oferece aos usuários a capacidade de modificar a configuração da maioria dos dispositivos. Para cada dispositivo detectado, uma lista de registros é exibida. Os registros podem ser modificados pelos usuários. As listas também incluem informações adicionais sobre os parâmetros do dispositivo, como tipo, endereço, taxa de transmissão, etc. Os dispositivos da linha HLX SENS podem fornecer informações detalhadas sobre suas propriedades. Especificamente, as informações incluem: - tipo de dispositivo, - número de série, - versão do firmware, - tipo de entrada, - tipo e número de saídas Um recurso adicional disponível para a linha HLX SENS dentro do software é o processamento de unidades gráficas personalizadas, exibidas em 3 medições (por exemplo, m, l/h, kPa, °F, etc.) Especificações técnicas / Características - Sensor integrado de temperatura e umidade relativa (modelos 200 e 400) - Faixa de temperatura de operação: -30 ÷ +120 °C - Funções matemáticas para transformação de valores (ponto de orvalho, soma/diferença, etc.) - Grande display integrado - Duas entradas universais independentes - Duas saídas binárias ou duas analógicas (corrente/tensão) - Porta de comunicação RS-485 com protocolo Modbus RTU - Sensores de alta qualidade, precisos e estáveis - Sondas de aço inoxidável (integradas e com fio) - Filtro de PTFE ou de malha de aço inoxidável substituível - Configuração remota via software S-Config - Compatível com o software SimCorder Soft para monitoramento, alertas e exportação de dados - Adequado para sistemas de monitoramento e controle distribuídos
