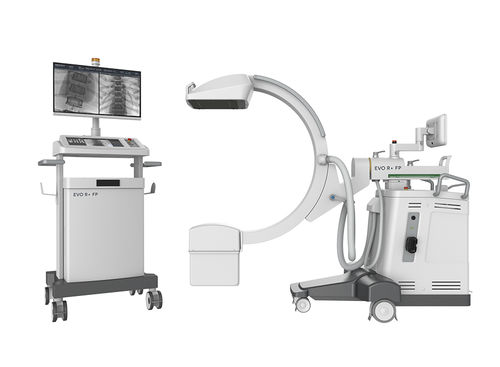

Intensificador de imagem móvel EVO R+ FP

com detector de painel planocom monitor de vídeo integrado

Visão geral do produto
EVO R+ FP é um arco em C cirúrgico móvel projetado para capturar imagens fluoroscópicas de raios X em tempo real em salas de operação durante procedimentos diagnósticos, intervencionistas e cirúrgicos. O braço em C permite rotações em vários ângulos ao redor do paciente para visualização de ossos, vasos, órgãos e posicionamento de dispositivos. O sistema é compacto para uso em espaços confinados e suporta exames em adultos e pediatria.

Flexibilidade ampliada

• Pegada otimizada e dimensões compactas para ambientes lotados
• Amplo espaço livre para acesso mais próximo à mesa e ao paciente
• Projeto de equilíbrio natural que resiste ao deslizamento para posicionamento preciso

Posicionamento sem esforço

• Controle de movimento manual intuitivo com eixos codificados por cor e alças ergonômicas
• Freio e alça de condução central posicionados para conveniência do operador
• Movimento vertical motorizado para ajustes rápidos de altura
• Rodízios duplos de grande diâmetro para deslize e transporte suaves

Equipamento potente e confiável

• Opções de gerador monobloco: 5 kW ou 20 kW
• Tempo de inicialização rápido < 1 minuto para pronta disponibilidade
• Unidade de Armazenamento de Energia (ESU) para alcançar 20 kW a partir de uma tomada padrão
• Sistema avançado de arrefecimento por água para procedimentos prolongados
• Fonte de alimentação ininterrupta (UPS) com aproximadamente 30 minutos de backup

Redução de dose de radiação

• Nova geração de grade em carbono grafite para eficiência de dose
• Dispositivo de apontamento a laser para posicionamento sem radiação
• Colimador virtual com obturadores rotativos para posicionamento sem dose
• Programas APR para otimizar a relação qualidade de imagem / dose

Excelente qualidade de imagem

• Opções de detector de painel plano de alta resolução: 23 × 23 cm ou 31 × 31 cm
• Visualização em resolução total em monitor 4K para imagens ao vivo e de referência
• Taxa de quadros até 30 imagens/segundo
• Processamento de imagem potenciado por A.I. para maior clareza
• Monitores rotativos touchscreen para configuração do operador e visualização do cirurgião

Software e fluxo de trabalho (ADAM)

• Interface de imagem intuitiva projetada para minimizar o treino do operador
• Recursos automatizados: configuração de parâmetros de protocolo, armazenamento e processamento de imagens
• Ferramentas para sala de operações: LIH, inversão/rotação de imagem, troca live‑reference, DSA e manuseio por touchscreen

Regulamentação e uso previsto
EVO R+ FP é um dispositivo médico Classe IIb fabricado pela TECHNIX S.P.A. e ostenta a marca CE. É certificado na União Europeia segundo o Regulamento de Dispositivos Médicos 2017/745/UE pela IMQ (CE 0051) para a realização de exames fluoroscópicos em pacientes adultos e pediátricos durante procedimentos diagnósticos, intervencionistas e cirúrgicos. Leia atentamente as instruções de uso. Fotos não contratuais.

Especificações técnicas

• Nome comercial (modelo): EVO R+ FP ADAM
• Fabricante: TECHNIX S.P.A.
• Classificação médica: Classe IIb
• Certificação CE: certificado na UE segundo MDR 2017/745/UE pela IMQ (CE 0051)
• Indicação: exames fluoroscópicos para pacientes adultos e pediátricos (diagnóstico, intervencionista, cirúrgico)
• Opções de detector de painel plano: 23 × 23 cm ou 31 × 31 cm
• Monitor: monitor 4K de resolução total para imagens ao vivo e de referência; monitores rotativos touchscreen
• Taxa de quadros: até 30 imagens/segundo
• Opções de gerador: monobloco 5 kW ou 20 kW; sistema ESU para alcançar 20 kW a partir de tomada padrão
• Tempo de inicialização: < 1 minuto
• Resfriamento: sistema avançado de arrefecimento por água
• Backup de energia: UPS com ~30 minutos de backup
• Movimento e ergonomia: movimento vertical motorizado, eixos codificados por cor, freio/guia central ergonômico, rodízios duplos de grande diâmetro
• Recursos de redução de dose: grade em carbono grafite, apontamento a laser, colimador virtual, programas APR
• Processamento de imagem: algoritmos A.I. e conjunto completo de ferramentas de imagem para sala de operações (LIH, DSA, live-reference)
