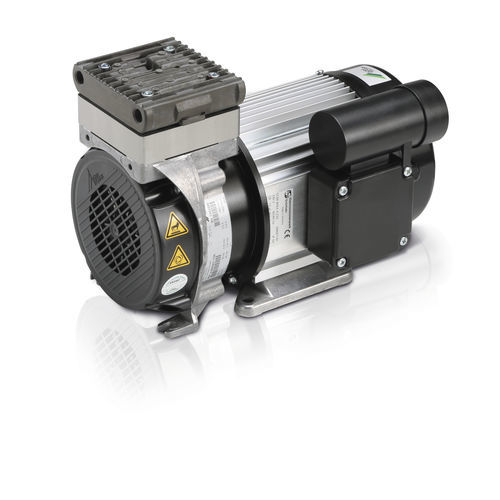

Bomba de vácuo hospitalar KV 40

de laboratóriopara odontologiade pistão

Visão geral
As bombas de vácuo a pistão sem óleo da Dürr Technik fornecem desempenho de sucção constante com necessidades mínimas de manutenção. Projetadas para laboratórios, produção, tecnologia médica e aplicações industriais, estas bombas compactas flangeadas ao motor cobrem uma faixa de vazão aproximada de 25–150 l/min e estão disponíveis em versões mono e biestágio (os modelos biestágio alcançam vácuo final até ≈30 mbar). Rolamentos de precisão e montagem flangeada direta permitem instalações embutidas e longos intervalos de operação sem troca de óleo.

Vantagens

• Baixos níveis de ruído
• Longa vida útil
• Operação sem manutenção (sem trocas de óleo)
• Projeto compacto flangeado para integração em máquinas
• Vazão constante durante longas horas de operação

Exemplos de aplicações

• Manuseio (elevadores a vácuo, comandos pneumáticos)
• Técnica de medição (testes de estanqueidade, medidores de densidade)
• Setor médico (aspiradores de secreções, unidades de desinfecção, criolipólise, tecnologia ortopédica)
• Indústria de joias (fornos, fundição de cera)
• Indústria dentária (fornos cerâmicos)
• Transporte ferroviário (sanitários a vácuo)
• Embalagem (sucção de embalagens de cartão)
• Tecnologia ambiental
• Laboratório (análise de gases)

Linhas e características principais

• KV8: Transportáveis; instaláveis na posição vertical ou horizontal; praticamente sem manutenção; flangeadas ao motor; baixo ruído e longa vida útil; vazão constante para aplicações embutidas.
• KV15: Versões biestágio para maior vácuo final e confiabilidade operacional (adequadas para operação contínua 24 h); rolamentos sobredimensionados para maior durabilidade; vazão estável após muitas horas de operação.
• KV40: Projetada para operação contínua com vazão praticamente constante mesmo após milhares de horas; vácuo final elevado em variantes biestágio (≈30 mbar); ciclo de serviço de 100% e rolamentos reforçados para longa vida útil.

Tabela de dados técnicos (Série | Tipo | Vazão a 1 bar (l/min) | Frequência (Hz) | Tensão (V) | Corrente (A) | P1 (kW) | IP | Ruído dB(A) | Peso (kg) | Dimensões L x B x H (mm))
Série | Tipo | Vazão (l/min) | Frequência (Hz) | Tensão (V) | Corrente (A) | P1 (kW) | IP | Ruído dB(A) | Peso (kg) | Dimensões (L x B x H mm)
KV15 | B-038E | 60 | | 400 | 0.6 | 0.14 | IP54 | 56 | 6.5 | 249x156x180
KV15 | A-038E | 60 | | 230 | 1 | 0.22 | IP54 | 56 | 6.4 | 249x156x180
KV15 | D-040E | | | 12 | 8.7 | 0.104 | IP20 | 59 | 6.0 | 242x121x175
KV15 | B-061E | 50 | | 400 | 0.9 | 0.5 | IP54 | 61 | 6.1 | 225x165x180
KV15 | A-062E1 | 60 | | 230 | 1.2 | 0.26 | IP20 | 51 | 9.3 | 291x139x205
KV15 | B-038E | 50 | | 230 | 1.4 | 0.18 | IP54 | 54 | 6.5 | 249x156x180
KV15 | A-062E1 | 60 | | 115 | 3.8 | 0.25 | IP20 | 49 | 9.3 | 298x143x202
KV15 | B-038E | 50 | | 400 | 1 | 0.14 | IP54 | 54 | 6.5 | 249x156x180
KV15 | D-040E | | | 24 | 5 | 0.12 | IP20 | 59 | 6.0 | 242x121x175
KV15 | A-062E2 | 50 | | 230 | 1.3 | 0.25 | IP20 | 53 | 9.3 | 288x142x174
KV15 | B-038E | 60 | | 230 | 0.8 | 0.18 | IP54 | 56 | 6.5 | 249x156x180
KV15 | A-062E2 | 60 | | 230 | 1.2 | 0.28 | IP20 | 55 | 9.3 | 288x142x174
KV40 | A-065E | 50 | | 230 | 1.7 | 0.39 | IP54 | 60 | 14.0 | 305x188x218
KV40 | BG-132E | 50 | | 400 | 0.9 | 0.38 | IP54 | 63 | 16.5 | 322x276x168
KV40 | AG-132E | 50 | | 230 | 2.5 | 0.53 | IP54 | 63 | 16.5 | 322x276x180
KV40 | AG-065-2E | 60 | | 230 | 2.6 | 0.59 | IP54 | 65 | 16.5 | 322x276x180
KV40 | AG-132E | 60 | | 400 | 2.6 | 0.59 | IP54 | 63 | 16.5 | 322x276x180
KV40 | BG-132E | 60 | | 230 | 0.8 | 0.41 | IP54 | 65 | 16.5 | 322x276x168
KV8 | A-025E | 60 | | 115 | 1.2 | 0.12 | IP54 | 57 | 4.8 | 237x173x159
KV8 | A-025E | 50 | | 115 | 1.2 | 0.12 | IP54 | 55 | 4.8 | 237x173x159
KV8 | D-030E | | | 12 | 6.7 | 0.08 | IP00 | 53 | 4.4 | 209x108x156
KV8 | D-030E | | | 24 | 3 | 0.075 | IP00 | 59 | 4.4 | 209x108x156

Características / especificações técnicas

• Marca: Dürr Technik
• Tecnologia: bombas de vácuo a pistão sem óleo
• Faixa de vazão: aprox. 25–150 l/min (varia por modelo)
• Vácuo final: até ≈30 mbar em modelos biestágio (KV15, KV40)
• Montagem flangeada diretamente ao motor para instalação compacta
• Rolamentos de precisão / sobredimensionados para longa vida e baixo ruído
• KV40: ciclo de serviço 100%, rolamentos reforçados
• Classes de proteção e dados elétricos variam por modelo (ex.: IP00 / IP20 / IP54; 115 / 230 / 400 V)
• Peso e dimensões variam por modelo (≈4.4–16.5 kg)
