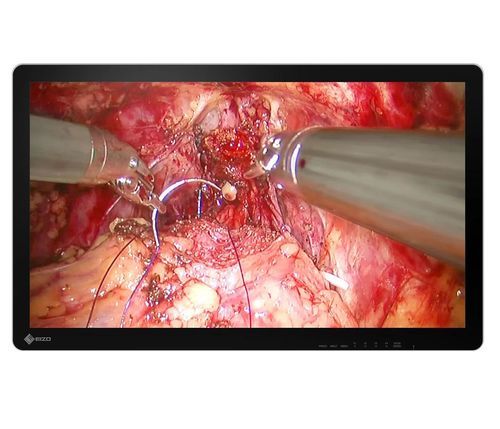

Monitor para endoscopia EX3242-3D

para sala de cirurgiacirúrgicocom resolução 4K

Visão geral do produto
Este monitor cirúrgico 3D de 32" reproduz imagens estereoscópicas 4K UHD (3840 x 2160) fiéis à realidade para endoscopia, microcirurgia e outros procedimentos de alta precisão. Oferece brilho até 850 cd/m², emulação BT.2020 para amplo gamut e compatibilidade HDR (PQ e HLG).

Principais características

• Ecrã cirúrgico 3D 4K estereoscópico (3840 x 2160) até 850 cd/m² para perceção de profundidade detalhada.
• Reprodução de cor precisa (emulação BT.2020) para distinguir variações subtis de tom em contexto clínico.
• Suporte HDR (PQ e HLG) para preservar detalhes em sombras e realces de câmaras endoscópicas compatíveis HDR.
• Optical bonding reduz reflexos, evita condensação na montagem do painel e aumenta a rigidez mecânica.
• Vidro de segurança frontal totalmente plano com cantos arredondados para limpeza e manuseio higiénicos (proteção frontal IP45, dispositivo IP32).
• Alta dureza do vidro protetor (>9H) e optical bonding para limitar a entrada de poeira/humidade.
• Óculos polarizados 3D leves e antiembaçantes incluídos (sem bateria, revestimento antiembaçante compatível com uso de máscara).

Funções 3D e de imagem

• Suporta múltiplos formatos de sinal 3D: Side by Side, Line by Line, Top and Bottom, Simulcast (SIMUL) para 4K e Full HD (SIMUL Nível-B).
• Rotação do modo 3D e espelhamento 180° para adaptar a orientação da imagem à posição da câmara e à linha de visão do cirurgião/assistente.
• Ajuste de paralaxe para afinar a profundidade 3D horizontal e obter sensação de profundidade natural.
• Modos de visualização simultânea: Picture-by-Picture (PbyP) e Picture-in-Picture (PinP) com modos independentes por painel (gamma 1.8–2.6 ou DICOM® Preset Mode).

Conetividade e gestão de sinal
O monitor oferece uma ampla gama de entradas/saídas de alta largura de banda para modalidades médicas: BNC (12G-SDI) x2, DisplayPort (HDCP 1.3), HDMI (HDCP 1.4), DVI-D (HDCP 1.4). O 12G-SDI permite transmissão 4K estável a longas distâncias (aprox. 30 m). Terminais de saída (DisplayPort, BNC 12G-SDI, DVI-D) permitem pass-through e ligação direta a monitores a jusante para configurações multi-monitor.
Auto Input Detection comuta automaticamente para outra entrada conectada quando o sinal selecionado é perdido, proporcionando um mecanismo de segurança durante os procedimentos. O conector HDMI possui mecanismo de bloqueio para fixar os cabos.

Design e adequação ao bloco operatório
Frente em vidro totalmente plano e cantos arredondados facilitam limpeza e desinfeção no bloco operatório. Uma cobertura de cabos destacável organiza os cabos para maior segurança e higiene. Montagem VESA (100x100 e 200x200) para opções de instalação flexíveis.

Acessórios fornecidos (podem variar por país)

• Cabo de alimentação AC e adaptador
• Óculos polarizados 3D antiembaçantes x3
• Parafusos para adaptador VESA x8
• Cobertura de cabos
• Disco utilitário (manual de instalação em PDF) e instruções de uso

Certificações e normas
CE / UKCA (Dispositivo Médico), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN60601-1, VCCI-A, FCC-A, CAN ICES-3(A), RCM, RoHS, China RoHS, WEEE, CCC, EAC, BIS. Classificação FDA: Classe I.

Especificações técnicas

• Model: EX3242-3D
• Model Variations: EX3242-3D-WT: without stand
• Cor do gabinete: Branco
• Tipo de painel: IPS com vidro protetor e optical bonding
• Retroiluminação: LED
• Tamanho: 81.3 cm / 32"
• Resolução nativa: 3840 x 2160 (16:9)
• Tamanho de imagem visível (H x V): 708 x 399 mm
• Pitch de pixel (H x V): 0.185 x 0.185 mm
• Cores de visualização: 10-bit (SDI / DisplayPort / HDMI) até 1,07 mil milhões; 8-bit: 16,77 milhões
• Ângulos de visualização (H / V, typ.): 178° / 178°
• Brilho (typ.): 850 cd/m²
• Rácio de contraste (typ.): 1500:1
• Tempo de resposta (typ.): 20 ms (preto-branco-preto)
• Gama de cor (typ.): emulação BT.2020
• Entradas: DisplayPort (HDCP 1.3), HDMI (HDCP 1.4), BNC (12G-SDI) x2, DVI-D (HDCP 1.4)
• Saídas: DisplayPort, BNC (12G-SDI), DVI-D
• Frequência de varrimento digital (H / V): 18 - 136 kHz / 23 - 71 Hz
• Formato de sinal 3D: 4K: Side by Side, Line by Line, Top and Bottom, SIMUL; Full HD: Side by Side, Line by Line, Top and Bottom, SIMUL (Nível-B)
• Requisitos de alimentação: AC 100 - 240 V, 50 / 60 Hz
• Consumo máximo: 205 W (máximo)
• Saída de energia: DC 5V, 2A
• Visualização simultânea: Picture-by-Picture (2 PbyP), Picture-in-Picture (PinP)
• Idiomas OSD: English, German, French, Spanish, Italian, Swedish, Japanese, Simplified Chinese, Traditional Chinese, Russian, Portuguese
• Conector de comunicação: RS-232C
• Outras funcionalidades: rotação 180°, espelho; ajuste de paralaxe
• Nível de proteção: IP45 (frente), IP32 (traseira)
• Peso líquido: 13.6 kg
• Espaçamento de furos (VESA): 200 x 200 mm, M6, profundidade 7-12 mm; 100 x 100 mm, M4, profundidade 7-11 mm
