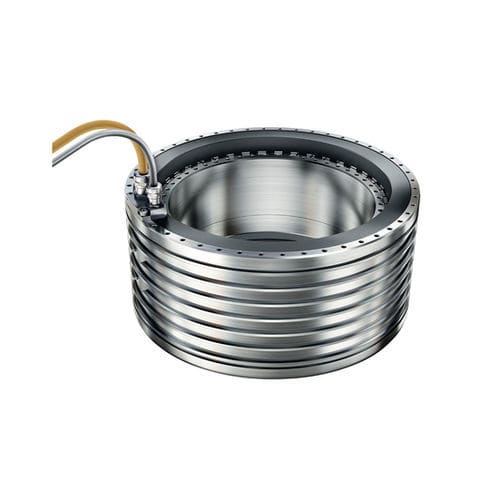

Motor para a indústria médica RIB11 series
Guardar nos favoritos
Comparar
Características
- Aplicações
- para a indústria médica
- Velocidade de rotação
96 rpm
(603,1858 rad.min-1)- Diâmetro
384 mm
(15,12 in)- Tensão
600 V
Descrição
Visão geral
Especificações principais
Dimensões de montagem
Dados mecânicos
Torques
Velocidades
Correntes
Perdas de potência
Características elétricas
Características gerais
Condições de refrigeração
Aplicações
Informações para pedido
- O RIB11-3P-384x175-Z4.0 é um motor de torque padrão da Schaeffler projetado para aplicações de acionamento direto e mesas rotativas. Fornece torques máximos e nominais elevados com baixo cogging e opções de refrigeração integradas para aumentar a capacidade de torque contínuo.
Especificações principais
- Dimensões principais
- DAP (Diâmetro exterior do estator): 485 mm
- D (Diâmetro efetivo do entreferro): 384 mm
- H (Altura ativa): 175 mm
- DIS (Diâmetro interior do rotor): 345 mm
- HS (Altura do rotor): 176 mm
- HP (Altura do estator): 235 mm
Dimensões de montagem
- DP (Diâmetro do círculo de passo do estator): 468 mm
- DS (Diâmetro do círculo de passo do rotor): 360 mm
- TS_S × TD_S (Rosca do rotor): M8x16
- n_S × TP_S (Rosca do rotor, número × passo): 48 × 7.5°
- TS_PC × TD_PC (Rosca do estator, lado do cabo): M8x16
- n_PC × TP_PC (Rosca do estator, lado do cabo, número × passo): 45 × 7.5°
- TS_P × TD_P (Rosca do estator): M8x16
- n_P × TP_P (Rosca do estator, número × passo): 48 × 7.5°
Dados mecânicos
- Massa do rotor (mS): 28 kg
- Massa do estator (mP): 104.1 kg
Torques
- Torque último (Tu): 4.308 Nm
- Torque de pico (Tp): 3.852 Nm
- Torque nominal, resfriado (Tcw): 2.473 Nm
- Torque nominal, sem resfriamento (Tc): 985 Nm
- Torque de bloqueio, resfriado (Tsw): 1.879 Nm
- Torque de cogging (Tcog): 10.75 Nm
Velocidades
- Velocidade limite em Ipeff e UDCL (n_lp): 61 1/min
- Velocidade de joelho (n_lw): 96 1/min
- Velocidade nominal (S1), resfriada (n_lwS1): 96 1/min
Correntes
- Corrente nominal efetiva, resfriada (I_cw_eff): 52.4 A
- Corrente nominal efetiva, sem resfriamento (I_c_eff): 19 A
- Corrente de bloqueio efetiva, resfriada (I_sw_eff): 37.8 A
- Corrente última efetiva (I_u_eff): 122.2 A
- Corrente de pico efetiva (I_p_eff): 97.8 A
Perdas de potência
- Perda em Tp (P_lp): 19.776 W
- Perda em Tcw (P_lw): 7.633 W
- Perda em Tc (P_lc): 747 W
Características elétricas
- Tensão do barramento DC (UDCL): 600 V
- Resistência elétrica fase-fase (R20): 1.4 Ω
- Indutância fase-fase (L): 16.5 mH
- Constante de força contra-eletromotriz fase-fase (k_u): 42.3 V/(rad/s)
Características gerais
- Número de pares de polos (P): 33
- Constante do motor (k_m): 36.04 Nm/√W
- Constante de torque (k_T): 51.8 Nm/A
- Limiar de desligamento por temperatura do motor (θ_PTC): 110 °C
- Atração axial (F_a): 0.67 kN
- Atração radial (F_r): 12.4 kN/mm
Condições de refrigeração
- Vazão de água de refrigeração (dV/dt): 14.6 l/min
- Temperatura de fornecimento nominal (θ_nf): 20 °C
- Diferença de temperatura da água de refrigeração (Δθ): 7.5 K
Aplicações
- Mesas rotativas de precisão, eixos de acionamento direto e fusos para máquinas-ferramenta em aplicações de baixa velocidade e alto torque.
- Sistemas de posicionamento, enroladores, acionamentos azimutais de telescópios e unidades de indexação que requerem baixo cogging e alto torque contínuo com refrigeração.
Informações para pedido
- Nome do produto: RIB11-3P-384x175-Z4.0
- Marca: Schaeffler
- ID do produto: 2882139
- Categoria: direct-drives / torque-motors / standard-torque-motors
- Página do produto: https://medias.schaeffler.com/en/product/direct-drives/torque-motors/standard-torque-motors/rib11-3p-384x175-z4.0/p/2882139
