Aparelho para teste de pressão DPM5

para dispositivos médicosautomáticoportátil

Visão geral

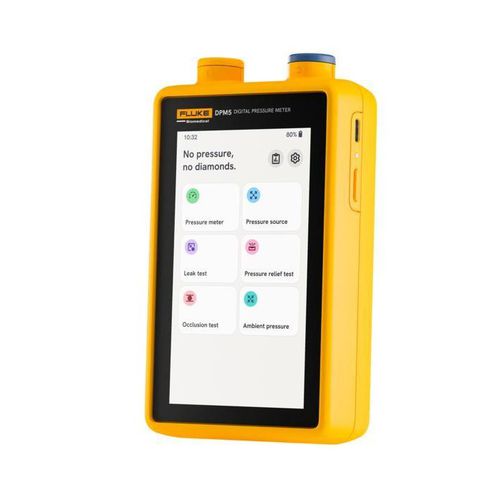

O manômetro digital DPM5 é um instrumento portátil alimentado por bateria, concebido para testes e verificação de dispositivos médicos. Integra uma bomba de pressão interna que elimina a necessidade de geração manual de pressão, uma configuração de porta dupla para medir gases secos e, quando aplicável, líquidos, um ecrã tátil de 5 polegadas e aplicações pré-carregadas para procedimentos de medição comuns. A unidade suporta armazenamento local de medições, conectividade USB-C para carregamento e comunicação com PC, e montagem em tripé para uso estável em bancada.

Principais características

• Bomba de pressão integrada — geração automática de pressão
• Configuração de porta dupla — Porta 1 para gases não corrosivos secos; Porta 2 para gases secos e água
• Apps integradas — oclusão, fugas, testes de válvula, verificações de pressão atmosférica, testes de alívio de pressão
• Ecrã tátil de 5 polegadas — controlo no dispositivo e visualização em tempo real

Descrição detalhada
A bomba interna do DPM5 fornece aplicação de pressão consistente e repetível para reduzir a variabilidade do operador e melhorar a repetibilidade dos testes. A capacidade de porta dupla permite ligação direta a várias interfaces de dispositivos médicos para testar tensiómetros, bombas de infusão, equipamentos de diálise e ventiladores. Apps pré-carregadas e monitorização em tempo real agilizam os fluxos de trabalho em laboratório e no campo. As medições podem ser guardadas no dispositivo e exportadas via USB-C.

Conteúdo da embalagem

• BPMonitor connection male, barb 5/32 (4,0 mm) ID tubing
• BPMonitor connection female — rosca 5/16-24 UNF para série 200, barb 5/32 (4,0 mm) ID tubing
• 2 × Luer lock macho — barb, 5/32" (4,0 mm) ID tubing
• 2 × Luer lock fêmea — barb, 5/32" (4,0 mm) ID tubing
• 2 × ligação de rápido encaixe — barb 165 in OD, latão, niquelado electroless
• 1 × tampão de ligação rápida — conector baioneta 5/32 in, nylon branco
• 1 × conector em Y — adaptador em Y, 3/16 (4,8 mm) ID tubing
• 2 × conector em T — 1/8 (3,2 mm) ID tubing
• 2 pés de tubo de silicone macio — ID 0,125 in, OD 0,25 in
• 2 pés de tubo médio de vinil transparente — ID 1/8 in, OD 1/4 in
• 2 pés de tubo de poliuretano rígido — OD 0,250 in, ID 0,125 in
• Fonte de alimentação com adaptadores universais
• Estojo de transporte

Aplicações
Concebido para manutenção, verificação e testes funcionais de dispositivos médicos. Aplicações típicas incluem testes de oclusão, deteção de fugas, verificação de válvulas, controlos de pressão atmosférica e testes de alívio de pressão em laboratório e em campo.

Especificações técnicas

• Norma de segurança: IEC 61010-1:2010, grau de poluição 2
• Norma EMC: IEC 61326-1:2013
• Dimensões (L × P × A): 90 × 37 × 154 mm (3,5 × 1,46 × 6,1 in)
• Peso: 400 g (0,88 lb)
• Temperatura de funcionamento: +10 a +40 °C (+50 a +104 °F)
• Humidade de funcionamento: 10–90 %, sem condensação
• Temperatura de armazenamento: −20 a +50 °C (−4 a +122 °F)
• Humidade de armazenamento: 5–95 %, sem condensação
• Pressão atmosférica: 70–107 kPa; altitude até 3000 m (10 000 ft)
• Bateria: ião de lítio recarregável integrada (≤3600 mAh, 3,6 V)
• Autonomia: >24 h em utilização contínua de medição
• Carregamento: 5 V DC, 2 A (via USB-C)
• Conectividade: USB-C para carregamento e comunicação com PC
• Ecrã: ecrã tátil de 5 polegadas
• Armazenamento de dados: >4.000 medições
• Montagem: rosca de tripé padrão 1/4"
• Unidades de medida suportadas: mmHg, cmH2O, inHg, psi, mbar, bar, atm, kPa, inH2O
• Barómetro: intervalo 65–110 kPa; precisão ±1 %
• Porta 1 — Meio: apenas gases não corrosivos secos; Conector: Luer-Lock macho; Intervalo 0–1200 mmHg (0–23 psi); Precisão ±0,2 % ou ±0,5 mmHg (o maior dos dois); Resolução 0,1 mmHg
• Fonte de pressão (Porta 1): Intervalo 10–1200 mmHg (nota: >1100 mmHg a >2500 m de altitude); Precisão da fonte ±(1 % + 1 mmHg); Resolução 1 mmHg
• Taxa de fuga interna Porta 1: <0,5 %/min ou <1 mmHg/min (o maior dos dois) quando ligado a um volume rígido de 500 mL
• Porta 2 — Meio: gases não corrosivos secos e água; Conector: plugue de ligação rápida miniatura; Intervalo −725–7500 mmHg (−0,96–10 bar); Precisão ±0,5 % ou ±2 mmHg (o maior dos dois); Resolução 0,1 mmHg
• Taxa de fuga interna Porta 2: <0,5 %/min ou <1 mmHg/min (o maior dos dois) quando ligado a um volume rígido de 500 mL
• Intervalo de teste de alívio de pressão: 100–1200 mmHg
