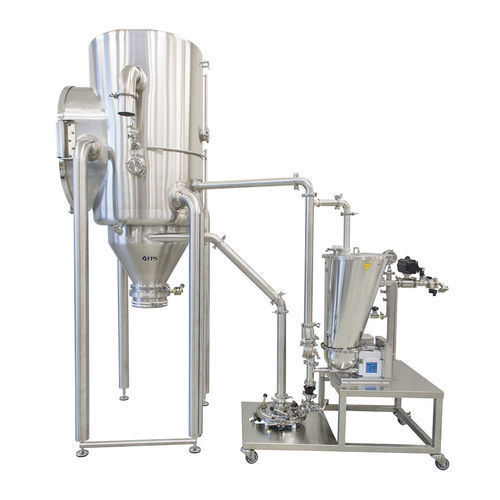

Sistema de micronização com jato de ar ProMill series

pilotopara produçãoestéril

Visão geral
A série ProMill consiste em moinhos a jato fluido projetados para micronização em produção contínua e alto débito, desde quantidades piloto até grandes lotes industriais. São otimizados para baixo consumo de gás de processo, rápida troca de produto e redução eficiente do tamanho de partículas em processos industriais.

Projeto e conformidade
Todas as conexões em contacto com o produto são concebidas para conformidade cGMP, facilitando montagem, desmontagem, limpeza e validação. O número de componentes é minimizado para acelerar manuseio e manutenção. Os ProMill podem ser integrados em isoladores para processar produtos estéreis, tóxicos ou radioativos. Opções padrão: alimentador volumétrico ou gravimétrico, filtro separador por saco têxtil, painel de controlo manual e gravador de dados conforme CFR21 Part11. Configurações ATEX e materiais especiais (insertos/revestimentos PTFE ou cerâmica, Hastelloy) disponíveis sob pedido.

Modelos disponíveis

• ProMill-8: Unidade de produção, câmara de moagem de 8" — micronização de 500 g até 80 kg/h.
• ProMill-12: Unidade de produção, câmara de 12" — até 200 kg/h.
• ProMill-16: Unidade de produção, câmara de 16" — tamanhos de lote típicos 20 kg a 5 000 kg; até 400 kg/h.
• ProMill-20: Maior câmara da série (20") — maiores capacidades de vazão, até 800 kg/h.

Dados técnicos

• Dimensões: câmaras de moagem 8", 12", 16", 20" (ProMill-8 / -12 / -16 / -20)
• Material: AISI316L padrão; insertos PTFE ou cerâmica e revestimentos especiais opcionais; Hastelloy sob pedido
• Juntas: PTFE - FEP / Viton - silicone
• Rugosidade de superfície: < 0,25 μm (partes em contacto); < 0,80 μm (partes não em contacto)
• Tamanho de lote (min–max): ProMill-8: 1–1 000 kg; ProMill-12: 5–2 500 kg; ProMill-16: 10–5 000 kg; ProMill-20: 30–10 000 kg
• Produtividade (min–max): ProMill-8: 0,2–80 kg/h; ProMill-12: 1–200 kg/h; ProMill-16: 3–400 kg/h; ProMill-20: 10–800 kg/h
• Consumo de gás @ 7 barg: 119 / 249 / 444 / 725 Nm3/h (ProMill-8 / -12 / -16 / -20)
• Consumo de gás @ 12 barg: 205 / 427 / 761 / 1240 Nm3/h
• Consumo de gás @ 100 psig: 74 / 155 / 277 / 452 SCFM
• Consumo de gás @ 175 psig: 128 / 266 / 474 / 773 SCFM
• Rendimento típico: 99,5% dependendo do tamanho do lote
• Pressão de trabalho: 2–12 barg

Especificações técnicas

• Série: ProMill series
• Tamanhos de lote adequados: de 1 kg até 10 000 kg dependendo do modelo
• Faixa de produtividade: 0,2 kg/h até 800 kg/h dependendo do modelo
• Materiais: AISI316L padrão; insertos e revestimentos PTFE ou cerâmica opcionais; Hastelloy disponível sob pedido
• Rugosidade de superfície: < 0,25 μm (partes em contacto); < 0,80 μm (partes não em contacto)
• Juntas: PTFE - FEP / Viton - silicone
• Opções de alimentação: alimentador volumétrico ou gravimétrico
• Separação: filtro separador por saco têxtil
• Controlo e dados: painel manual e gravador de dados conforme CFR21 Part11
• Exemplos de consumo de gás: de 119 Nm3/h (@7 barg) para ProMill-8 até 1240 Nm3/h (@12 barg) para ProMill-20
• Rendimento típico: 99,5% dependendo do tamanho do lote
• Pressão de trabalho: 2–12 barg
• Certificações / configurações: ATEX disponível; desenho orientado cGMP para facilitar validação
