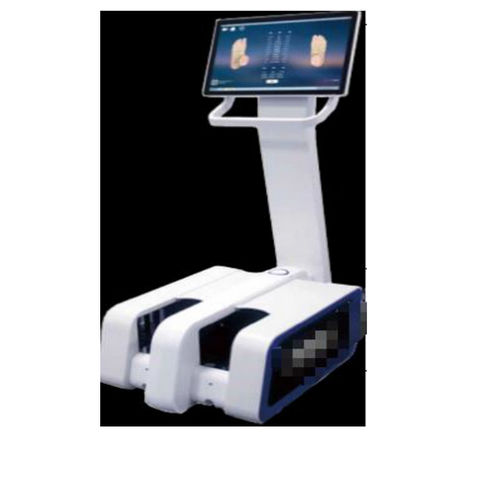

Sistema CAD/CAM para fabricação de palmilhas ortopédicas Practice-X

para palmilhas ortopédicas

Visão geral do produto
Insole CAD Design System-03 é uma solução de digitalização do pé por laser sem contato combinada com software CAD para palmilhas. Captura a geometria 3D do pé para concepção de orteses e produção de calçados, e exporta STL e outros formatos CAD prontos para análise ou impressão 3D direta.

Principais características

• Digitalização de um pé <10 s (Practice-X)
• Digitalização de ambos os pés <20 s (Practice-2X)
• Erro padrão / tolerância ±0,5 mm
• Extrai automaticamente >60 parâmetros do pé
• Saída STL adequada para impressão 3D direta
• Digitalização a laser sem contato (Classe de laser 2M, segura para os olhos)

Especificações técnicas

• Nome do produto: Insole CAD Design System-03
• Modelos/variantes: Practice-X; Practice-2X
• Método de digitalização: Digitalização a laser sem contato (Classe de laser 2M, inofensiva para o corpo e olhos)
• Faixa de digitalização (X×Y×Z): 320×130×100 mm (Practice-X); 350×130×100 mm (Practice-2X)
• Tolerância / erro padrão: ±0,5 mm
• Tempo de digitalização: <10 s (pé único, Practice-X); <20 s (ambos os pés, Practice-2X)
• Dimensões da máquina (C×L×A): 570×330×218 mm (Practice-X); 660×563×316 mm (Practice-2X)
• Software: GenSci V2.1 (Practice-X); GenSci V3.0 (Practice-2X)
• Formatos de saída: ASC, STL, OBJ, EASYLAST, SHOE MASTER, etc.
• Sistema operativo: WIN7/10 64-bit (Practice-X); WIN10 64-bit (Practice-2X)
• Alimentação: AC220V; recomenda-se UPS 500W fornecido pelo utilizador
• Potência nominal: 240W

Aplicações

• Laboratórios de ortóteses e próteses
• Fabricantes de palmilhas e calçado personalizados
• Clínicas de podologia e centros de análise da marcha
• P&D e controlo de qualidade no design de calçado
