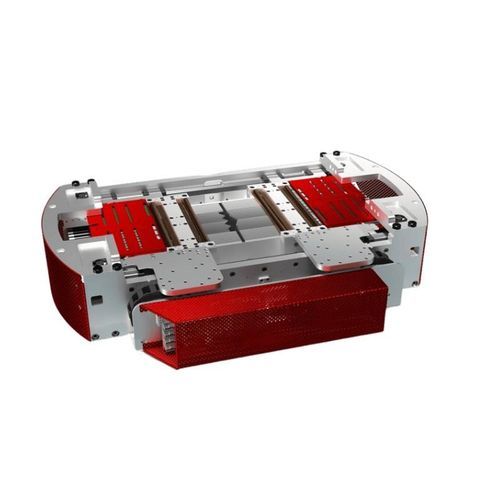

Colimador multilâminas para sistemas de radioterapia Standard MLC EMM120

para sistemas de radiocirurgia

Visão geral
O EMM120 Standard MLC é um colimador multilâmina pronto para OEM, projetado para integração em LINACs clínicos e de pesquisa. Fornece um campo de 40×40 cm utilizando 120 lâminas de tungsténio usinadas com precisão, em um invólucro compacto e de fácil manutenção.

Configuração das lâminas

• Padrão: 120 lâminas
• Largura da lâmina central: 5 mm
• Largura da lâmina periférica: 10 mm
• Sistema shuttle que permite overtravel completo (101%)

Sistema de motor e acionamento

• Motores DC padrão do setor com codificadores integrados
• Movimento rápido das lâminas > 50 mm/s a 200 Hz de frequência de controle
• Precisão de microposicionamento < 0.2 mm
• Controlo PID de duplo laço a 40 kHz para desempenho repetível

Integração de controlo

• Suporte a protocolos TCP/IP e UDP (Ethernet)
• Verificação de movimento em tempo real com feedback em loop fechado
• Opções para codificadores de feedback secundários para redundância

Materiais e durabilidade

• Altura da lâmina: 80 mm, tungsténio (≥95% W)
• Usinagem ultraprecisa com guia macho-fêmea
• Vazamento entre lâminas << 1% para conformidade de dose ótima

Vantagens

• Configuração 120 lâminas 40×40 cm permitindo precisão submilimétrica para IMRT e VMAT
• Geometria das lâminas em tungsténio reduz penumbra e minimiza vazamentos
• Interfaces abertas TCP/IP e UDP para integração LINAC simplificada
• Unidades de acionamento DC oferecem >50 mm/s para modelação dinâmica do feixe
• Design compacto e modular para uso OEM e manutenção simplificada
• Documentado CE; fabricado segundo ISO 13485 e compatível com MDR

Precisão e desempenho
O controlo PID de alta resolução e os codificadores integrados asseguram repetibilidade de posicionamento submilimétrica necessária para protocolos estereotácticos, VMAT e radioterapia de alta precisão.

Aplicações

• Modulação de feixe IMRT e VMAT
• 3D-CRT e terapia conformacional
• SRS e tratamentos cranianos
• Modelação de campos torácicos e pélvicos
• Radioterapia da próstata e cabeça & pescoço
• Pesquisa FLASH e desenvolvimento de protótipos LINAC

Fabrico e conformidade
Projetado e fabricado na Alemanha segundo ISO 13485. Sistema compatível com MDR com documentação CE; fornecido como módulo de conformação de feixe pronto para OEM e independente do fornecedor.

Especificações técnicas

• Modelo: EMM120 Standard MLC
• Tamanho do campo: 40 × 40 cm
• Lâminas: 120
• Largura lâmina central: 5 mm
• Largura lâmina periférica: 10 mm
• Altura da lâmina: 80 mm tungsténio (≥95% W)
• Vazamento entre lâminas: << 1%
• Velocidade da lâmina: > 50 mm/s
• Frequência de controlo: 200 Hz (movimento), PID duplo laço 40 kHz
• Precisão de microposicionamento: < 0.2 mm
• Overtravel: sistema shuttle permitindo overtravel completo (101%)
• Interfaces de controlo: TCP/IP, UDP (Ethernet) com feedback em loop fechado em tempo real
• Integração: pronto para OEM, montagem modular e protocolos abertos para integração LINAC
• Normas: fabricado ISO 13485, documentação MDR / CE disponível
