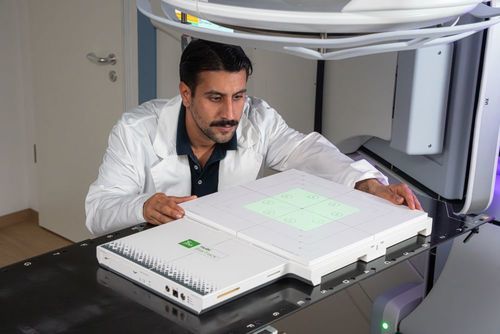

Dosímetro para controle de qualidade de raios X myQA StarTrack³

Visão geral
myQA StarTrack³ é uma matriz de detectores 2D de alta definição para QA de linacs. Fornece uma solução de configuração única para capturar dados completos de feixe de fótons e elétrons numa área ativa de 34 × 34 cm para comissionamento, QA mensais e anuais, sem aquecimento ou infraestrutura complexa.

Principais benefícios

• Precisão: Matriz de câmaras de ionização de alta definição com precisão comparável a tanque de água (±0,5%) para medições de saída e perfil.
• Cobertura: Cobertura total de campo (≥30×30 cm incluindo caudas) permitindo ajuste do feixe em tempo real, verificações rápidas e monitorização de tendências.
• Eficiência: Uma única medição rápida captura saída, qualidade do feixe (TPR20,10 / R50), planicidade, simetria, tamanho de campo e penumbra — QA mensais em minutos incluindo configuração.

Recursos

• Configuração com um único detector: da colocação à medição verificada em menos de cinco minutos.
• Troca de dados sem fios para fluxos de trabalho sem cabos; opção Ethernet LAN disponível.
• Bateria recarregável com carregador incluído; opção de fonte de 9V.
• Marcadores a laser para alinhamento preciso e reprodutível.
• Placas integradas de verificação de energia para fótons (TPR20,10) e elétrons (R50) em menos de um minuto.
• Alta resolução espacial: 2,5 mm nas bordas do campo; 5,0 mm centro‑a‑centro nos eixos principais; 7,1 mm nas diagonais para avaliação precisa de perfil e penumbra.

Resumo — capacidades destacadas

• Recortes para manuseio e transporte seguros.
• Verificação de campo de luz com resultados quantitativos disponíveis no software.
• Troca de dados sem fios; Ethernet opcional para transferência com fio segura.
• Bateria recarregável para configurações rápidas entre máquinas.
• Marcadores a laser para procedimento de alinhamento simples.
• Área de medição ativa até 34 × 34 cm²; câmaras integradas de verificação de energia para fótons e elétrons.
• Detecção de alta resolução: 509 câmaras de ionização (9 câmaras centrais); 5 mm c‑c nos eixos principais; 7.1 mm nas diagonais.
• Aplicação web myQA StarTrack³: repositório centralizado para dados QA com testes Machine QA integrados (validação automática de energia, coincidência campo de luz/ radiação, constância de saída, constância de perfil). Suporta modos de análise relativos, por contagem ou absolutos.
• Verificação de energia através de placas dedicadas para fótons e elétrons (TPR20,10 e R50) garantindo consistência nas medições.

Matriz de detectores — dados técnicos (tabela)
Tamanho do campo / área de medição ativa (cm): 34 x 34
Número de câmaras de ionização: 509
Resolução (distância centro‑centro) (mm): 5.0 (eixos principais); 2.5 (bordas do campo); 7.1 (diagonais)
Tipo de detector / sensor: Câmara de ionização de placa paralela ventilada
Tamanho do detector / câmara (mm): 3.2 × 2.0
Volume total da câmara (mm³): 16.08
Dimensões externas [CxLxA] [mm]: 666 x 430 x 40
Peso do array (kg): 9.8 (incluindo bateria)
Energias suportadas: Fótons (FF/FFF) [MV]: 6/6 FFF, 10/10 FFF, 15, 18; Elétrons (MeV): 6, 9, 12, 15, 18
Alimentação: Bateria recarregável incl. carregador; opção de fonte 9V
Transferência de dados: Sem fios ou Ethernet

Aplicação web myQA StarTrack³ — dados técnicos (tabela)
Instalação de servidor (recomendada): Implantação em servidores físicos ou virtuais
Sistemas operativos de servidor suportados: Windows Server 2022
Recursos HW (servidor): CPU: 4 núcleos / 2 GHz recomendado
Sistema cliente recomendado: Windows 11; Instalação em PC: Windows 11, CPU: 2 núcleos / 2 GHz recomendado
Requisitos mínimos de hardware: Espaço em disco: 0.5 MB/medição (200 GB recomendado típico); RAM: 16 GB recomendado; MSSQL Server 2022 requerido; Rede: 10/100/1000 Base T
Navegadores suportados (acesso à aplicação): Microsoft Edge (v140+), Google Chrome (v140+), Mozilla Firefox (v143+); Ecrã recomendado: 1920×1080, escala 100%

Notas
Os dados técnicos estão sujeitos a alterações sem aviso prévio. Imagens do produto e especificações representadas podem diferir do conteúdo real de entrega.

Especificações técnicas

• Model: myQA StarTrack³
• Área de medição ativa: 34 x 34 cm
• Número de câmaras de ionização: 509
• Resolução do detector: 5.0 mm (eixos principais), 2.5 mm (bordas do campo), 7.1 mm (diagonais)
• Tipo de detector: Câmaras de ionização de placa paralela ventilada
• Dimensões da câmara: 3.2 × 2.0 mm; volume total por câmara 16.08 mm³
• Dimensões do array: 666 × 430 × 40 mm; peso 9.8 kg (bateria incluída)
• Energias de fótons suportadas: 6/6 FFF, 10/10 FFF, 15, 18 MV; energias de elétrons: 6, 9, 12, 15, 18 MeV
• Alimentação: Bateria recarregável com carregador; opção de fonte 9V
• Transferência de dados: Sem fios (padrão) ou Ethernet LAN
• Software: Aplicação web myQA StarTrack³ (instalação em servidor ou PC; MSSQL Server 2022 requerido)
